آلة إزالة الحفر هي جهاز صناعي مصمم خصيصا لإزالة الحفر من أسطح قطع العمل المصنوعة من مواد مثل المعدن والبلاستيك. عادة ما يتم إنشاء الحفر أثناء عمليات القطع والطحن والختم أو الصب ، والتي يمكن أن تؤثر مباشرة على دقة الأبعاد وأداء التجميع وعمر الخدمة للأجزاء. لتلبية خصائص قطع العمل المختلفة ومتطلبات الإنتاج ، تستخدم آلات إزالة الحفر تقنيات مختلفة لتحقيق معالجة فعالة وتستخدم على نطاق واسع في صناعات مثل تصنيع السيارات والفضاء والإلكترونيات الدقيقة.
1. تكنولوجيا إزالة الحفر الميكانيكية
- آلة إزالة البرميل: يتم وضع قطع العمل والمواد الشاشة في برميل دوار ، ويتم إزالة الشفرة من خلال الاحتكاك. هو مناسب لمعالجة الدفعات من الأجزاء العادية الصغيرة، ولكن دقة المعالجة منخفضة نسبيا.
- آلة التخلص الاهتزازية: يستخدم الاهتزاز عالي التردد لجعل قطع العمل والمواد الشاشة تفرك ضد بعضها البعض بسرعة. يمكنها معالجة الأجزاء ذات الأشكال المعقدة ، ولكن يجب تعديل معايير الاهتزاز وفقًا للمادة لتجنب تلف السطح.

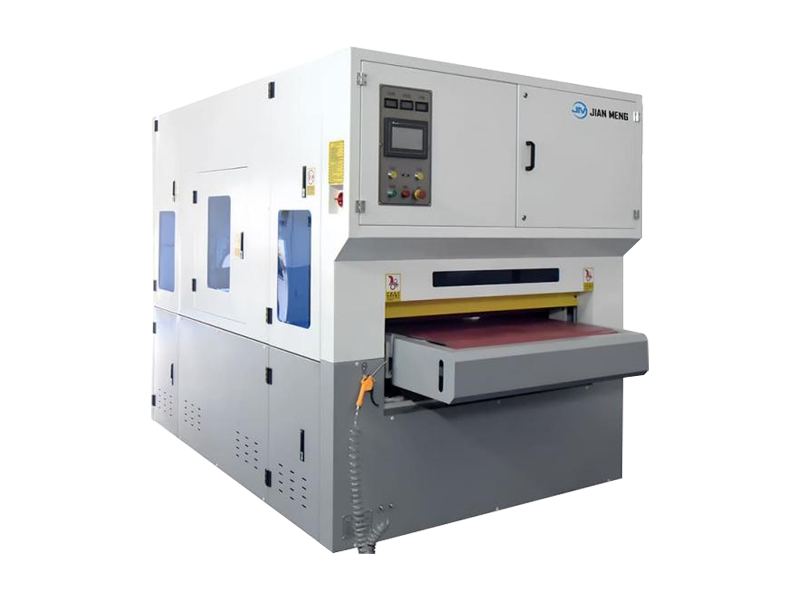

- آلة إزالة الحزام: تستخدم حزام كاش عالي السرعة بسرعة دوران 10 - 35 م / دقيقة. يتم التحكم في ضغط الحزام الكاش بواسطة الهواء المضغوط الضغط الثابت لتحقيق الطحن الدقيق. يمكن استبدال الحزام الكاثر بسهولة. وهي مناسبة بشكل خاص لإزالة الحفر بكفاءة من الأجزاء المختومة والأجزاء ذات الجدران الرقيقة ، وجودة معالجة السطح أفضل من عجلات الطحن التقليدية من نوع الأسطوانة [1].
2. تكنولوجيا إزالة الحفر العملية الخاصة
- آلة إزالة الحفر الكهربائي: يستخدم عمل الكهربائي والتيار الكهربائي لحل الحفر دون الاتصال بسطح قطعة العمل. هو مناسب لإزالة المعادن عالية الصلابة أو الثقوب الداخلية الدقة.
- آلة إزالة الحفر بالليزر: يستخدم شعاع الليزر عالي الطاقة لتبخير الحفر على الفور ، بدقة تصل إلى مستوى الميكرون. يستخدم بشكل شائع في سيناريوهات المعالجة الفائقة الدقة مثل مكونات أشباه الموصلات.
- آلة إزالة الحفر بالموجات فوق الصوتية: يتم إزالة الحفر بسبب تأثير موجات الاهتزاز عالية التردد. وهي مناسبة بشكل خاص لتنظيف وتلميع الثقوب الصغيرة أو المكونات الإلكترونية.
ثانياً. مبادئ العمل الأساسية وعمليات الأتمتة
عادة ما تنقسم عملية عمل آلة إزالة الحفر إلى ثلاث مراحل: تحديد الموقع والقطع والتنظيف.
1. تحديد الموقع والتحكم في السرعة: عندما تدخل قطعة العمل منطقة الكشف عن الجهاز (مثل موقع مستشعر الشبكة) ، يتم ضبط سرعة النقل تلقائيا إلى وضع إزالة الحفر. على سبيل المثال ، بعد قطع لوحة عن طريق الصب المستمر ونقلها إلى آلة إزالة الحفر ، يقوم النظام بدقة بتشغيل عمل الأداة من خلال وضع الشبكة لضمان إزالة الحفر بدقة.
2. تنفيذ القطع الديناميكي: أدوات مثل الأحزمة الكاشحة أو القطع أو الليزر تأتي في اتصال عالي السرعة مع منطقة الشفرة. تستخدم بعض الأجهزة القوة الكهرومغناطيسية لدفع إبرة الطحن ، ويتحقق الطحن متعدد الزوايا من خلال حركة الرأس القابلة للتعديل ، ويتم الانتهاء من التنظيف والتلميع في وقت واحد.
3. التنظيف الذاتي وإعادة الإعداد: بعد القطع ، يقوم الجهاز تلقائيا بتنفيذ برنامج التنظيف (مثل تحويل المكبس 90 درجة لإزالة الحطام المتبقي) وإعادة الإعداد إلى الحالة الأولية لضمان استقرار الإنتاج المستمر [4] [5].
ثالثاً - العوامل الرئيسية في اختيار آلة إزالة الحفر
1. التوافق مع خصائص قطعة العمل: صلابة المادة (مثل سبيكة الألومنيوم والفولاذ المقاوم للصدأ) وتعقيد الشكل (مثل الثقوب العميقة والأسطح المنحنية) تؤثر مباشرة على اختيار الجهاز. على سبيل المثال ، فإن أجهزة نوع الحزام أكثر ملاءمة لهيكل الجدران الرقيقة للأجزاء المختومة ، في حين أن تكنولوجيا التحليل الكهربائي مناسبة لمعالجة الثقوب الداخلية للكربيد المسمنت.
2. التوازن بين الدقة والكفاءة: تقنية الليزر يمكن أن تحقق دقة 0.01 مم، ولكن التكلفة مرتفعة نسبيا. الأجهزة الاهتزازية مناسبة للإنتاج الضخم بدقة متوسطة.
3. التحكم في تكاليف الإنتاج: تكلفة الشراء واستهلاك الطاقة وتكلفة الصيانة للجهاز تحتاج إلى النظر بشكل شامل. على سبيل المثال ، فإن أجهزة الموجات فوق الصوتية لديها استهلاك طاقة منخفض ولكن دورة صيانة قصيرة ، والتي تناسب سيناريوهات الدفعات الصغيرة عالية التردد.
رابعا - سيناريوهات تطبيق الصناعة النموذجية
1. تصنيع السيارات: تحتاج المكونات الرئيسية مثل كتل المحرك وعتاد النقل إلى إزالة الحفر عالية الدقة لضمان ختم التجميع.
2. صناعة الإلكترونيات: تعتمد الحفرات من الحفر على لوحات PCB والحواف الحادة للموصلات على أجهزة الليزر أو الموجات فوق الصوتية لمعالجة مستوى الميكرون.
3. الفضاء: الأجزاء الهيكلية المعقدة مثل شفرات التوربينات وخطوط الأنابيب الهيدروليكية تستخدم تكنولوجيا التحليل الكهربائي أو الليزر لتجنب تركيز الإجهاد.
خامسا - اتجاهات التنمية المستقبلية
مع الترقية الذكية ، تتطور آلات إزالة الحفر في اتجاه دمج التفتيش البصري وتعديل المعلمات التكيفية. على سبيل المثال ، يتم تحليل حجم الشجر في الوقت الحقيقي من خلال خوارزميات الذكاء الاصطناعي ، ويتم تعديل ضغط الحزام الشاحن أو طاقة الليزر بشكل ديناميكي ، مما يمكن أن يزيد من تحسين اتساق المعالجة وتقليل التدخل اليدوي.
