تفاصيل المنتج
أصبحت آلة قطع الجيلوتين الهيدروليكية جيانمينغ خيارًا شائعًا للمستخدمين لقطع الصفائح المعدنية بسبب إزالة الشفرة القابلة للتعديل وزاويتها.
شاهد الفيديوتفاصيل المنتج
 |
 |
 |

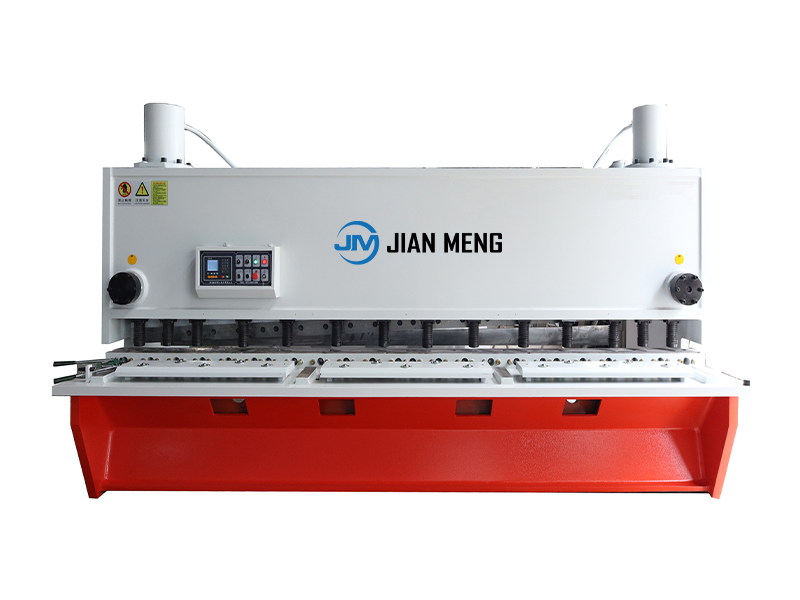

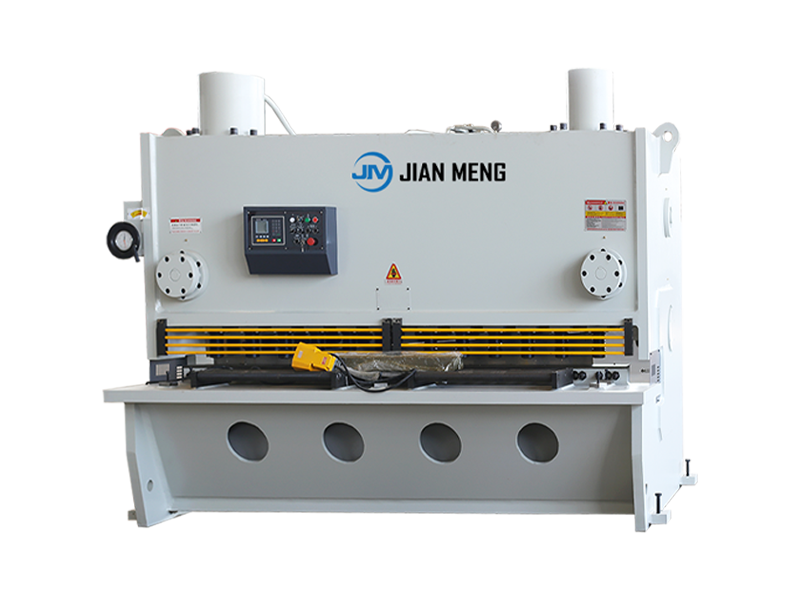

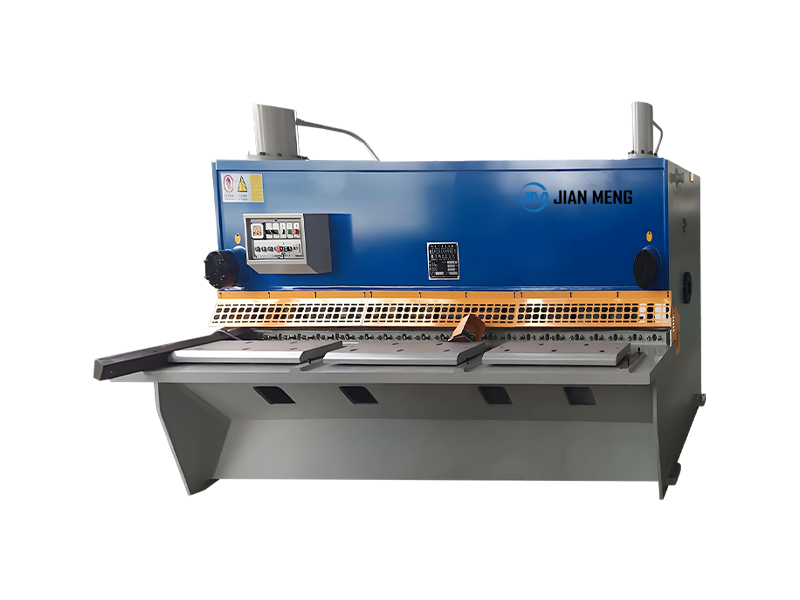

أصبحت آلة قطع الجيلوتين الهيدروليكية Jianmeng QC11K خيارًا شائعًا للمستخدمين لقطع الصفائح المعدنية بسبب إزالة الشفرة القابلة للتعديل وزاويتها.
عند قطع الأوراق التي يتجاوز سمكها 13 ملم ، فإن القص الجيلوتيني له العديد من المزايا على أنواع أخرى من آلات القطع القص ، بما في ذلك خصومات الأسعار ودقة القطع العالية.
تحليل الإجهاد وتحليل العناصر المحدودة
يمكن استخدام برنامج CAE SOLIDWORKS لتحليل الهيكل الثابت الخطي والتوتر وتشوه إطارات آلات الانحناء وآلات القطع بالليزر. لذلك ، فإن FEA مفيد جداً في الحالات ذات الهياكل المعقدة والأحمال المعقدة للغاية والنمذجة العابرة ومجموعات من العوامل المذكورة أعلاه.
نظام CNC
ESTUNE21S نظام CNC
شاشة عرض هيدروليكية عالية الوضوح
التحكم في المحركات العادية ومحولات التردد
محور X تحديد الموقع الذكي
برمجة متعددة الخطوات، 40 برامج، كل منها 25 خطوة
بنيت في وظيفة إعادة التوصيل الوقت
تبديل وظيفة نقرة واحدة
وظيفة تحديد الموقع من جانب واحد
نقرة واحدة النسخ الاحتياطي واستعادة المعلمات
الصينية والإنجليزية
نظام متري

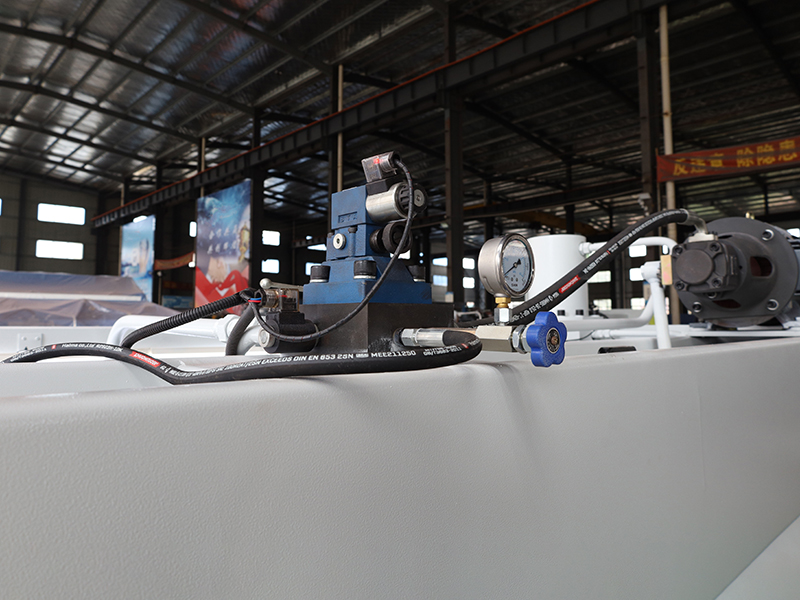

مجموعة صمام هيدروليكي
هذه الآلة تعتمد مجموعة صمام هيدروليكي العلامة التجارية.
بسبب وظيفة حماية ضغط الزيت الزائد، نادرا ما يحدث تسرب الزيت وتشويش الصمام.
رصد ضغط الزيت في الوقت الحقيقي يضمن تدفق الزيت السلس وتشغيل مستقر للمعدات.

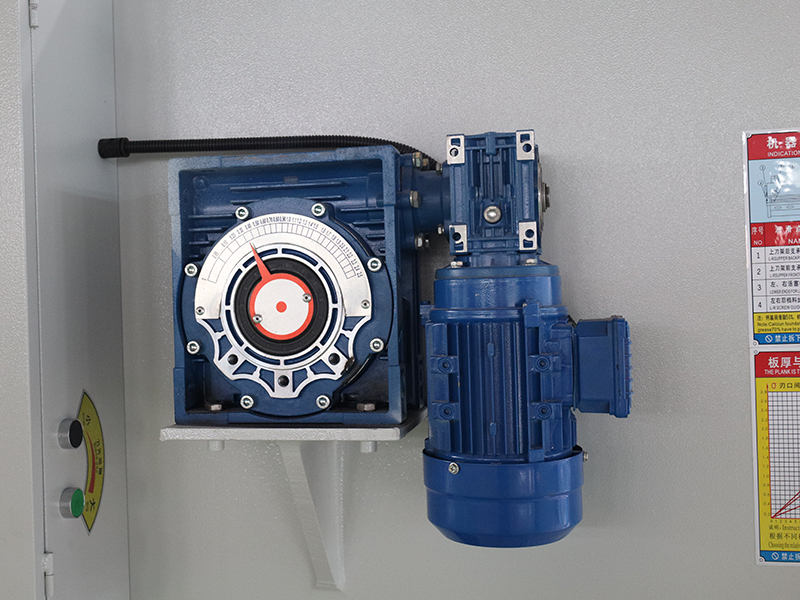

ضبط الزاوية التلقائي
جهاز ضبط زاوية القطع الكهربائي ، لا حاجة للتعديل اليدوي ، يضبط زاوية القطع تلقائيًا وفقًا لسمك الورقة.

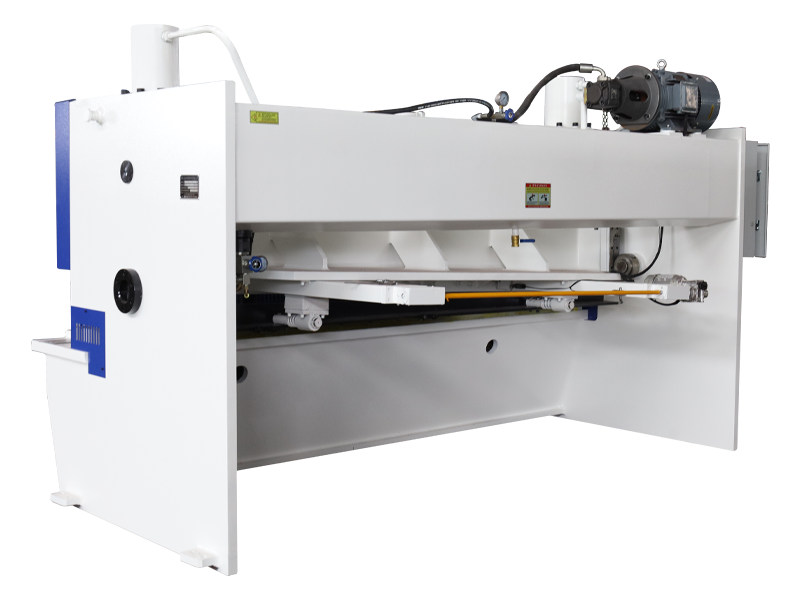

مقياس الخلفي
واحد من العوامل المهمة في قدرة القص هو تصميم واستقرار مادة السداد الخلفي.
يمكن تحقيق القطع عالية الجودة فقط مع منتجات ممتازة والاستقرار والخطوة الخلفية الدقيقة.
كما تدعم حركة نظام الوقف الخلفي للمسمار الكروي عالي السرعة من خلال دليل خطي ، مما يساعد الوقف الخلفي على تحقيق عمر أطول ، وحساسية أعلى ، ومقاومة محسنة لأي تصادم.

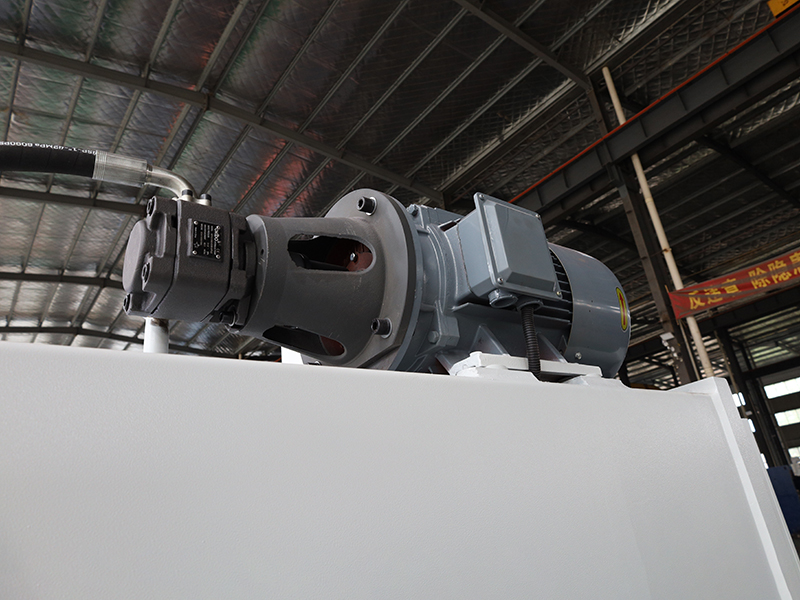

المحرك الرئيسي
استخدام المحركات ذات العلامة التجارية يزيد من عمر الخدمة للجهاز ويبقيه يعمل في بيئة منخفضة الضوضاء.
مستوى الطاقة وحجم التثبيت للمحرك يتوافق مع معايير IEC ، مما يجعله سهل الاستخدام والصيانة.
لدينا القدرة على تخصيص الطاقة والجهد للآلة لتلبية متطلبات الجهد المحددة لموقع العميل.
المواصفات التقنية
| سمك القطع | عرض القطع | أوقات السكتة الدماغية | سفر المواد الخلفية | قوة المحرك الرئيسي | زاوية القص | الأبعاد الخارجية | الوزن | |
| وحدة | مم | مم | دقيقة-1 | مم | كيلوواط | ° | مم | ت |
| 6×2500 | 6 | 2500 | 12 | 20-600 | 7.5 | 30′-2° | 3300×1580×2010 | 5 |
| 6×3200 | 6 | 3200 | 10 | 20-600 | 7.5 | 30′-2° | 4000×1680×2010 | 6.4 |
| 6×4000 | 6 | 4000 | 9 | 20-600 | 11 | 30′-2° | 4810×1730×2075 | 8.1 |
| 8×2500 | 8 | 2500 | 11 | 20-600 | 11 | 30′-2° | 3300×1600×4810 | 5.6 |
| 8×3200 | 8 | 3200 | 10 | 20-600 | 11 | 30′-2° | 3880×1630×2010 | 6.8 |
| 8×4000 | 8 | 4000 | 8 | 20-600 | 15 | 30′-2° | 4810×1800×2125 | 9.8 |
| 10×3200 | 10 | 3200 | 8 | 20-600 | 15 | 30′-2° | 3975×1800×2205 | 8.9 |
| 12×2500 | 12 | 2500 | 8 | 20-800 | 15 | 30′-2°30′ | 3275×1825×2180 | 8 |
| 12×3200 | 12 | 3200 | 7 | 20-800 | 15 | 30′-2°30′ | 3975×1860×2295 | 9.5 |
| 12×4000 | 12 | 4000 | 7 | 20-800 | 22 | 30′-2°30′ | 4880×2100×2460 | 14 |
| 16×2500 | 16 | 2500 | 7 | 20-800 | 22 | 30′-2°30′ | 3315×1950×2345 | 10.9 |
| 16×3200 | 16 | 3200 | 6 | 20-800 | 22 | 30′-2°30′ | 4015×2000×2350 | 13.4 |
| 20×2500 | 20 | 2500 | 6 | 20-800 | 30 | 30′-2°30′ | 3435×2220×2470 | 15.3 |
| 20×3200 | 20 | 3200 | 5 | 20-800 | 30 | 30′-2°30′ | 4235×2220×2470 | 18 |
| 25×3200 | 25 | 3200 | 5 | 20-800 | 45 | 30′-3° | 4715×2380×2965 | 24 |
| 25×4000 | 25 | 4000 | 4 | 20-800 | 45 | 30′-3° | 5110×2590×3200 | 31 |
| 25×6000 | 25 | 6000 | 5 | 20-1000 | 37*2 | 30′-3° | 7515×2965×3740 | 55.5 |
| 30×2500 | 30 | 2500 | 4 | 20-1000 | 55 | 30′-3°30′ | 3755×2500×3000 | 27 |
