آلة الخدود العمودية المتبادلة للصفائح المعدنية مع رؤوس مزدوجة

عرض فيديو

آلة الخدود العمودية المتبادلة V

اقرأ المزيد

آلة الخدود العمودية المتبادلة V

اقرأ المزيد

آلة الخدود العمودية المتبادلة V

اقرأ المزيد

لماذا هو V-grooving ضروري للأوراق المعدنية؟

V-grooving ، المعروفة أيضًا باسم V-cutting ، هي عملية لقطع الأخدود في الصفائح المعدنية المسطحة وتخدم كخطوة مساعدة للقص والانحناء. بعد V-grooving ، فإن الورقة لديها خطوط مرجعية واضحة للقص والانحناء ؛ بعد الانحناء يمكن إزالة الفيليه لتحقيق انحناء زاوية مستقيمة حقيقية.
V-grooving هي عملية تشكيل مساعدة: في خط الانحناء المقصود، تقطع المعدات والأدوات الخاصة أخدودًا على شكل V بحيث يمكن انحناء المادة بسهولة أكبر وتقليل نصف قطر الانحناء الخارجي إلى أدنى حد ممكن. ثم يتم تشكيل الجزء المنحني على فرامل الصحافة أو يدوياً. يتم تحديد عمق الخدود V وعرضه وزاوية من خلال هندسة القطع وعمق القطع / التغذية أثناء عملية الخدود.
GSTM عمودي الخلف والأمام v آلة الخدود هو محترف v معدات الخدود، والتي تنطبق على جميع لوحات المعادن، مثل لوحات الفولاذ المقاوم للصدأ، لوحات النحاس، لوحات الألومنيوم، لوحات المجلفن وهلم جرا. وهو يستخدم على نطاق واسع في تصنيع المعادن.

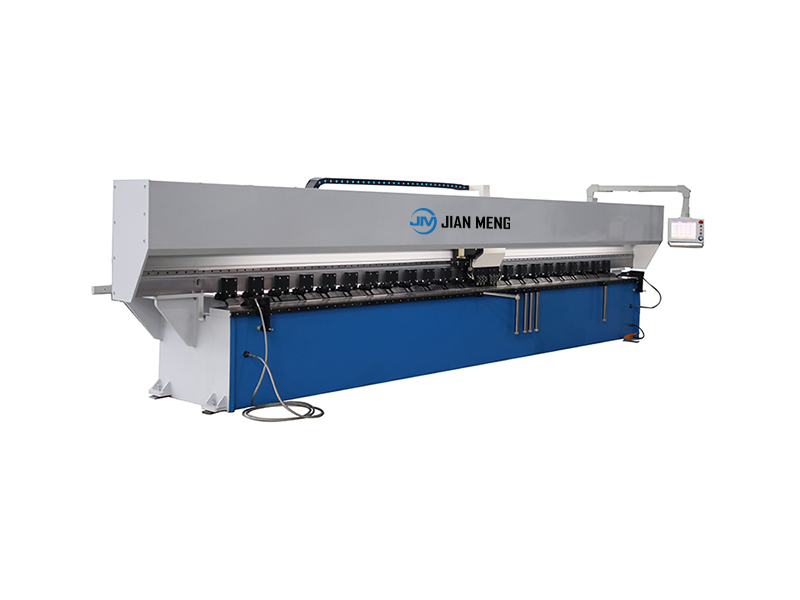

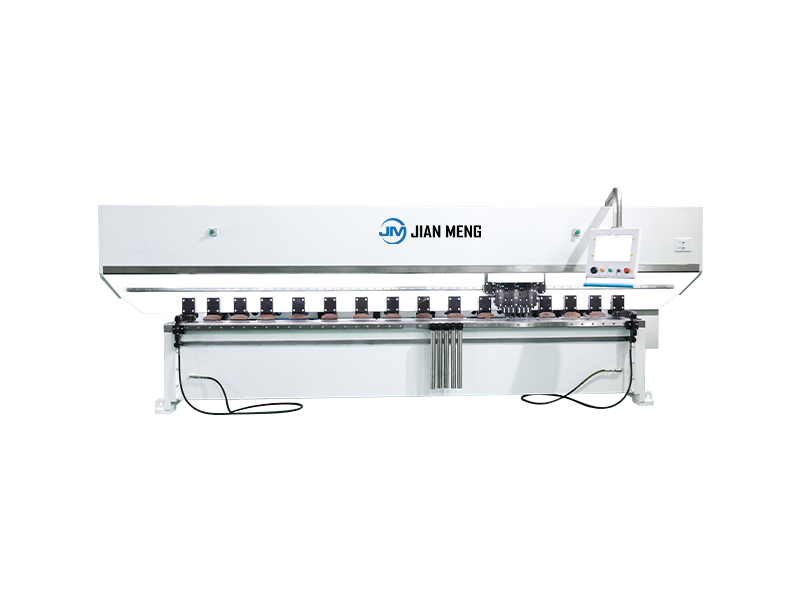

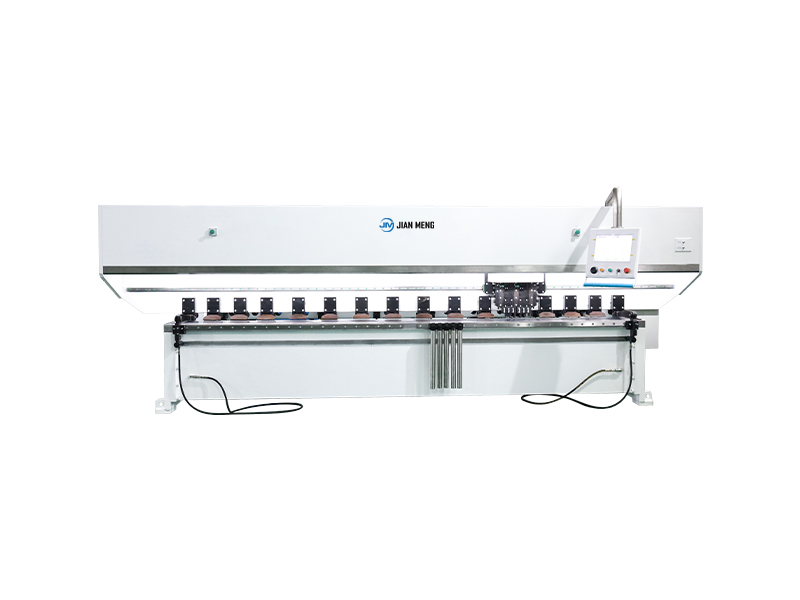

عمودي V آلة الخدود مع رؤوس مزدوجة

تفاصيل المنتج

آلة الخدود العمودية ذات الرأس المزدوج لديها سرعة الخدود تصل إلى 120 م / دقيقة ، وقابلية التكرار ± 0.02 مم ، وهي متوافقة مع مختلف الألواح مثل الفولاذ المقاوم للصدأ وسبائك الألومنيوم. نظام التشديد التلقائي الهيدروليكي ، شاشة لمس صناعية 15 بوصة مع برمجة نقرة واحدة ، يساعد في معالجة ما قبل الانحناء الفعالة والدقيقة.

هيكل عمودي

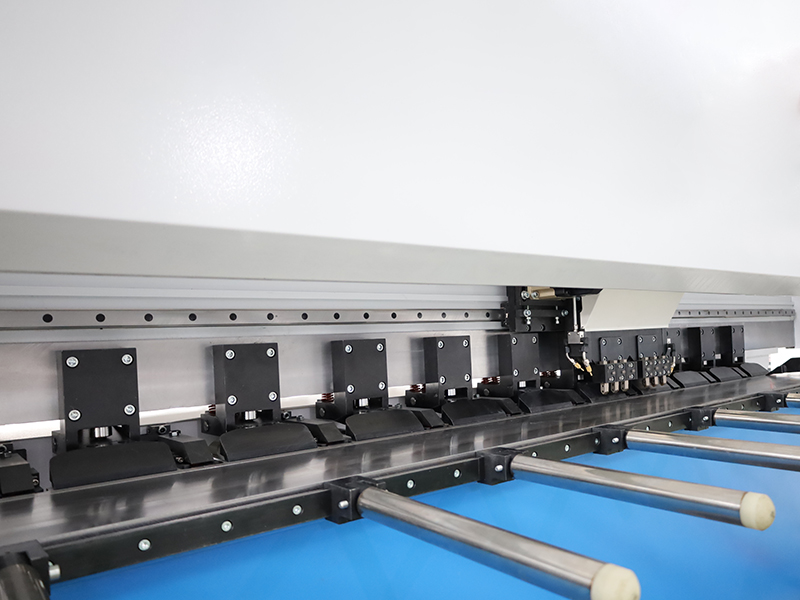

تعتمد آلة الخدود العمودي V مع رأسين هيكل إطار وطاولة عمل فولاذية هيكلية عالية القوة ذات سبيكة منخفضة. يتم تشكيل فيلم الأسفل المتكامل في مرة واحدة ويمكن معالجته على لوحة المرآة دون ترك أي علامات. يتم تقليص الجهاز بأكمله في فرن كهربائي للقضاء على ضغط اللحام ، ويتم تثبيته وتشكيله في وقت واحد من خلال مركز معالجة CNC المستورد لضمان أن يكون كل سطح تركيب موازي وعمودي ؛ معالجة الرمال لضمان جودة الطلاء؛ عند العمل ، يبقى حامل السكين ثابتًا ، ويتم دفع الورقة للتحرك بواسطة التغذية. يتم التحكم بدقة في عمق الأخدود ومسافة الأخدود ، والصلابة العامة ممتازة ودائمة ومستقرة.

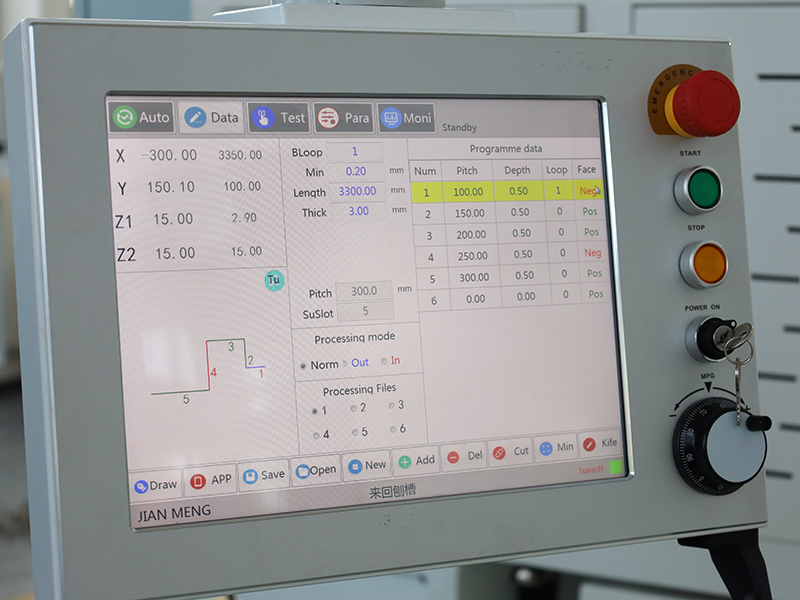

جيانمنغ برامج V-Grooving المملوكة

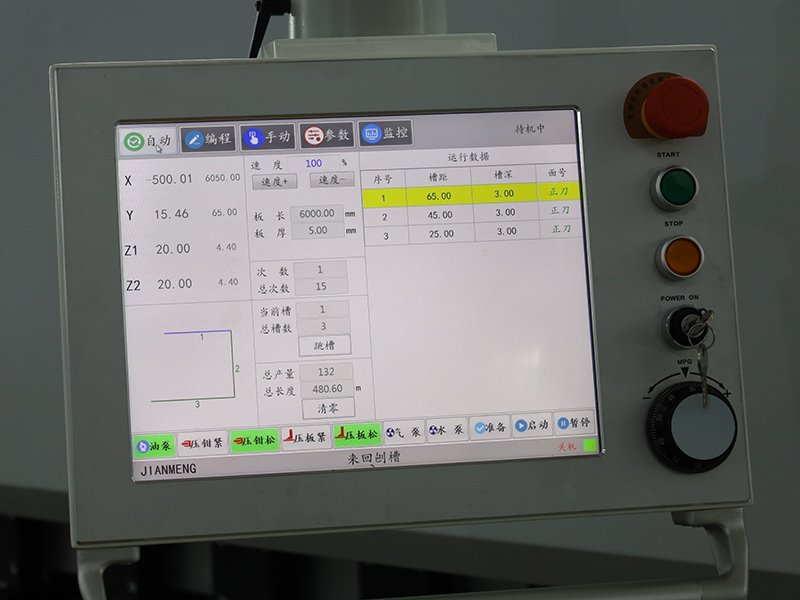

بنيت على نظام تشغيل CNC القائم على ويندوز.
· شاشة لمس صناعية 15 "
· عملية بديهية وسهلة التعلم
· حساب الأبعاد التلقائي
· عرض مخطط الانحناء
· الرسومات اليدوية
· حساب القدرة التلقائي
· دورة تلقائية بنقرة واحدة
· تغيير أداة بنقرة واحدة
· تحسين دقة الانحناء

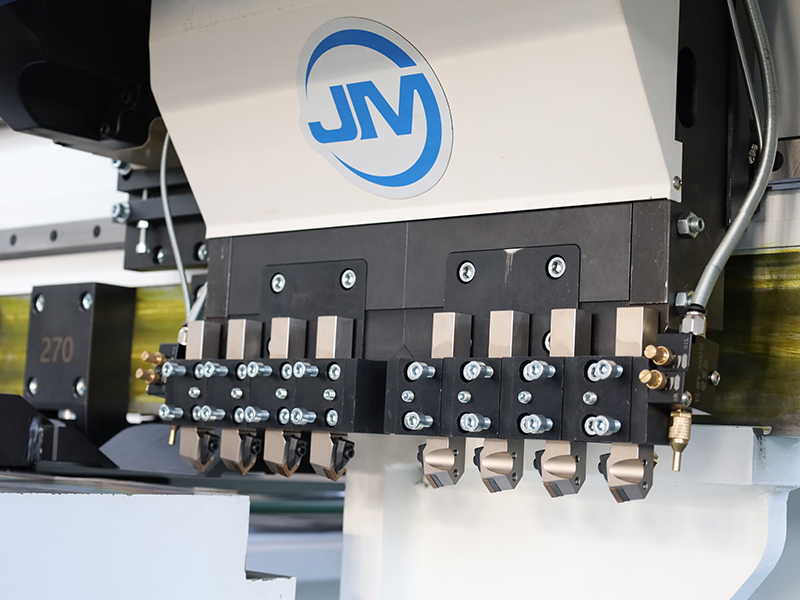

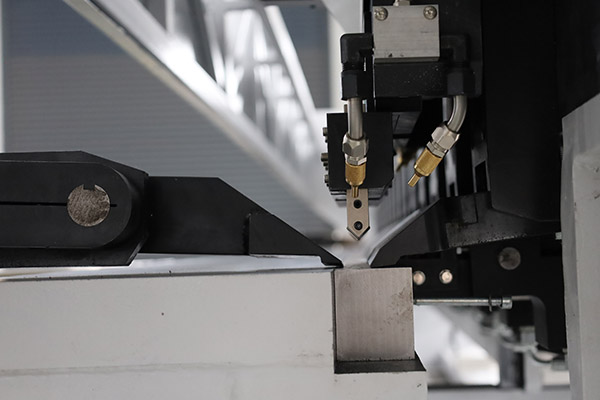

حاملات الأدوات المزدوجة

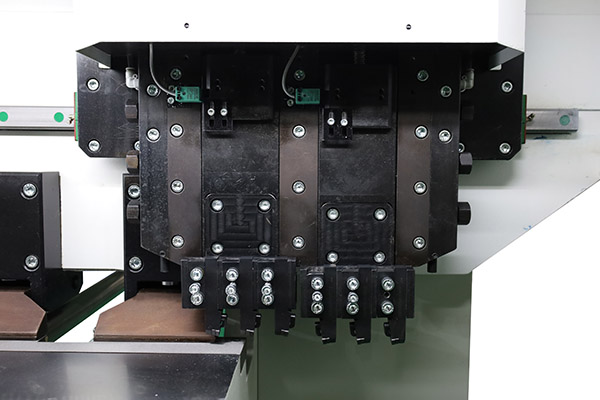

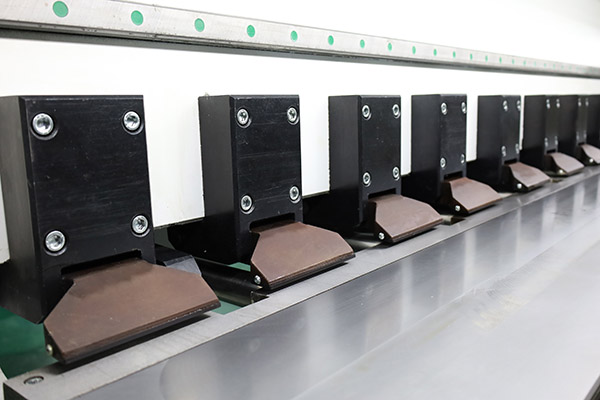

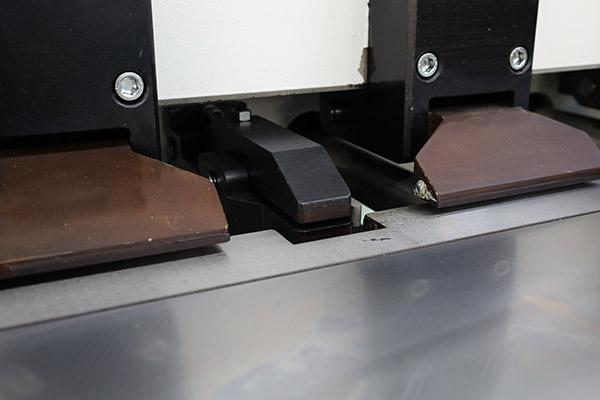

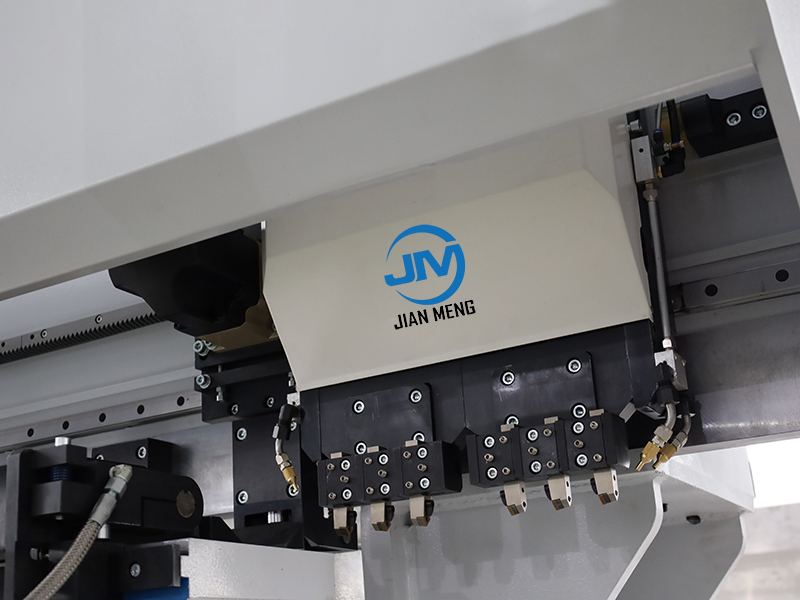

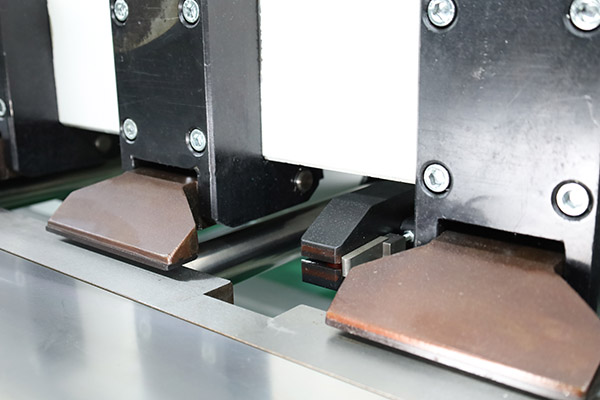

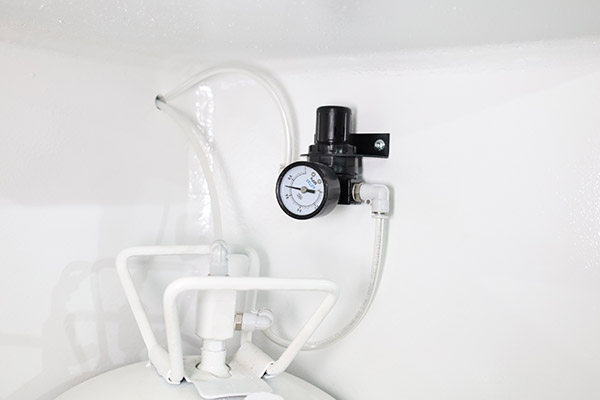

تعتمد آلة الخدود العمودية V مع رأسين تصميم حامل أداة مزدوجة لتحقيق معالجة ذهاب وإياب ، والاستفادة الكاملة من وقت العودة والطاقة ، وزيادة كفاءة معالجة لوحات سميكة بنسبة 50٪. كل حامل أداة مجهزة بثلاث سكاكين، وتوزيع كمية القطع بالتساوي وتقليل خطر تشوه قطعة العمل. دعم اختيار أجهزة التبريد الدقيقة لتمديد عمر الأداة وتقليل التكاليف؛ واجهة تشديد الأداة العالمية متوافقة مع كل من الفولاذ الأبيض والسكاكين السبائك، وتلبية احتياجات المعالجة المختلفة وضمان الإنتاج الفعال والمستقر.

سطح مقعد العمل

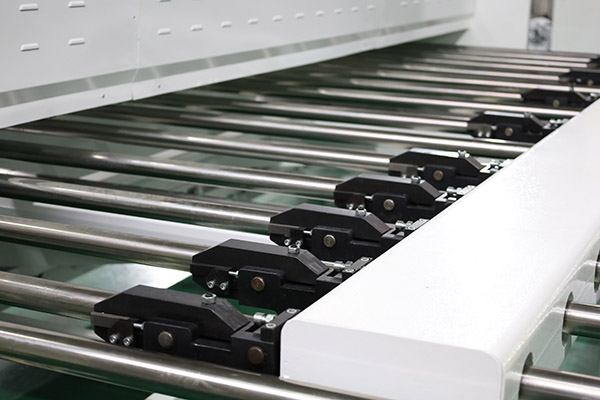

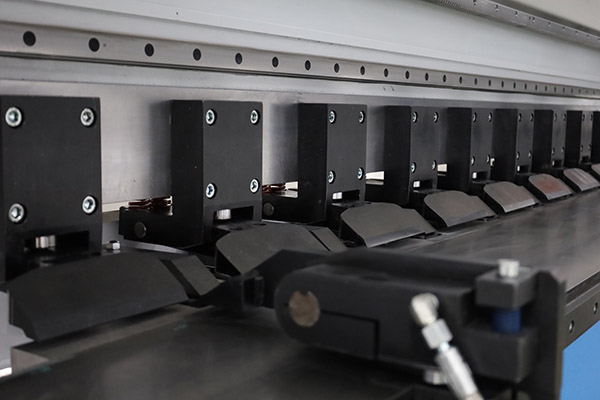

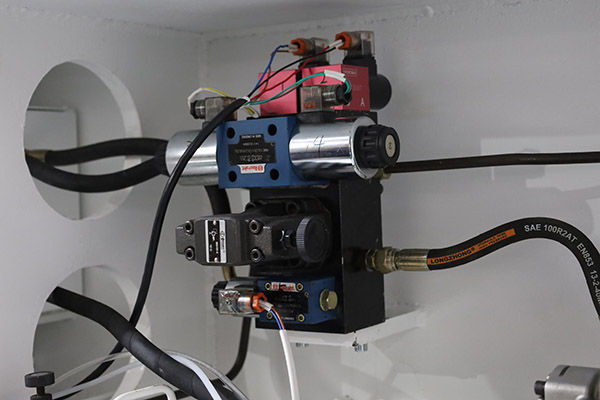

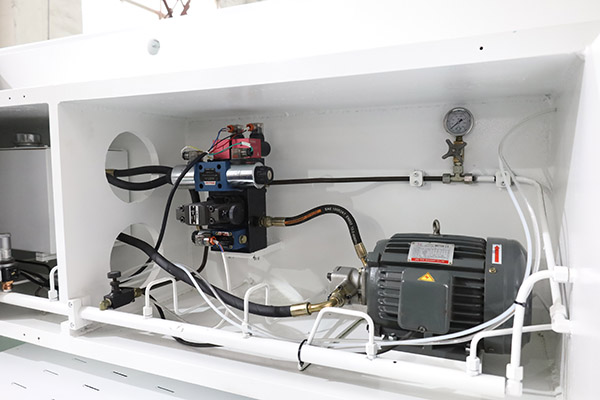

تعتمد آلة القطع المتبادلة العمودية طاولة عمل فولاذية أداة الكربون. بعد إطفاء التردد العالي ، تصل صلابة 55-60HRC ، أعلى بكثير من الفولاذ المقاوم للصدأ ، مما يمنع بشكل فعال الخدوش والتشوه ، وضمان مسطحة طاولة العمل ≤ ± 0.03mm ، وتحسين دقة V-groove وتمديد عمر المعدات. مجهزة بقدمين ضغط كثيفة ونظام هيدروليكي ، قوة التشديد مستقرة وموثوقة.

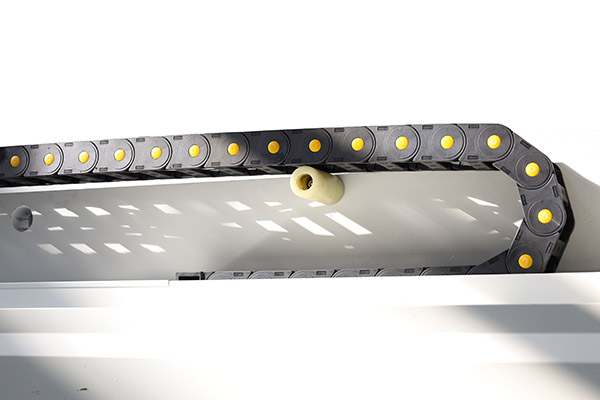

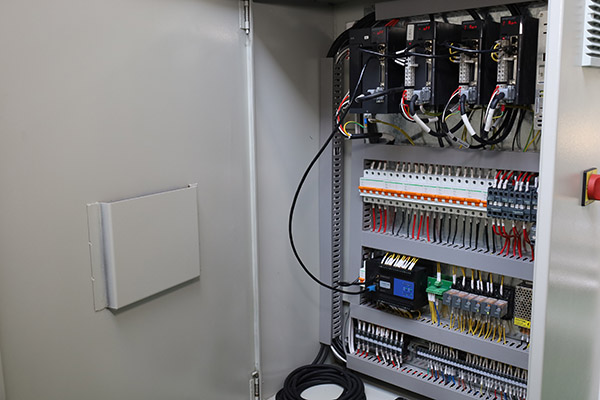

نقل عالية الدقة

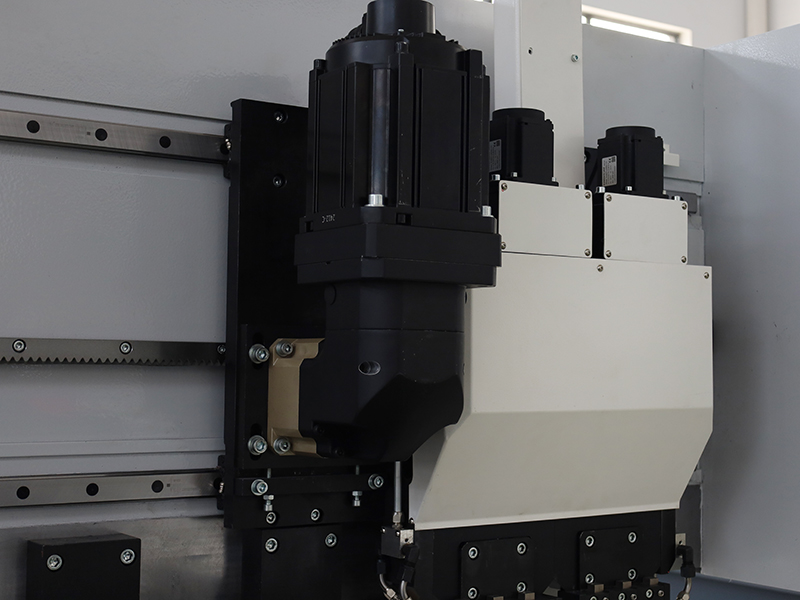

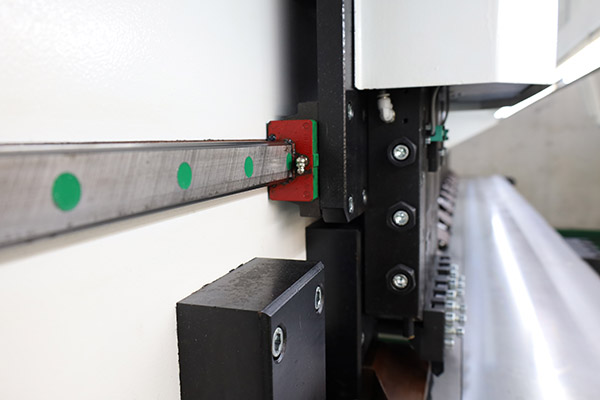

مجهزة آلة العشب الرأسية عالية السرعة بمحرك سيرفو كامل وصندوق التروس الكوكبي ، والذي يوفر عزم الدوران العالي والدقة العالية واستهلاك الطاقة المنخفض والاستجابة السريعة ؛ يعتمد نقل الشعاع المتقاطع هيكل سكة حديد مزدوج من طحن العتاد الحلفية والرف الحلفية عالية الدقة ، مع تنظيم سرعة التردد المتغير المستقر والفعال ، وتحقيق تغذية الشريحة عالية السرعة والمعالجة المستقرة ، وتلبية احتياجات المعالجة المختلفة ، مما يحسن بشكل كبير من كفاءة الإنتاج.

المواصفات التقنية لآلة القطع الكهربائية V-groove

	1232	1240	1532	1540	1560
مجموعة معالجة الصفائح المعدنية (مم)	1250×3200	1250×4000	1500×3200	1500×4000	1500×6000
سمك ورقة قابلة للتجهيز (مم)	0.4-6.0	0.4-6.0	0.4-6.0	0.4-6.0	0.4-6.0
المسافة بين الأخدود على شكل V والحافة Min (مم)	10 (مخصصة)	10 (مخصصة)	10 (مخصصة)	10 (مخصصة)	10 (مخصصة)
مسطحة الجدول (مم)	±0.03	±0.03	±0.03	±0.03	±0.03
أقصى سرعة محور موازية لمحور X (م / دقيقة)	120	120	120	120	120
أقصى سرعة محور موازية لمحور Y (م / دقيقة)	60	60	60	60	60
قوة محرك سيرفو الرئيسي (كيلوواط)	5.5	5.5	5.5	5.5	5.5
دقة تحديد الموقع المتكررة (مم)	0.015	0.015	0.015	0.015	0.015
الأبعاد (مم)	4900×2350×2000	5700×2350×2000	4900×2600×2000	5700×2600×2000	7700×2600×2000
