CNC الكهربائية الهيدروليكية متزامنة الصحافة الفرامل

تفاصيل المنتج

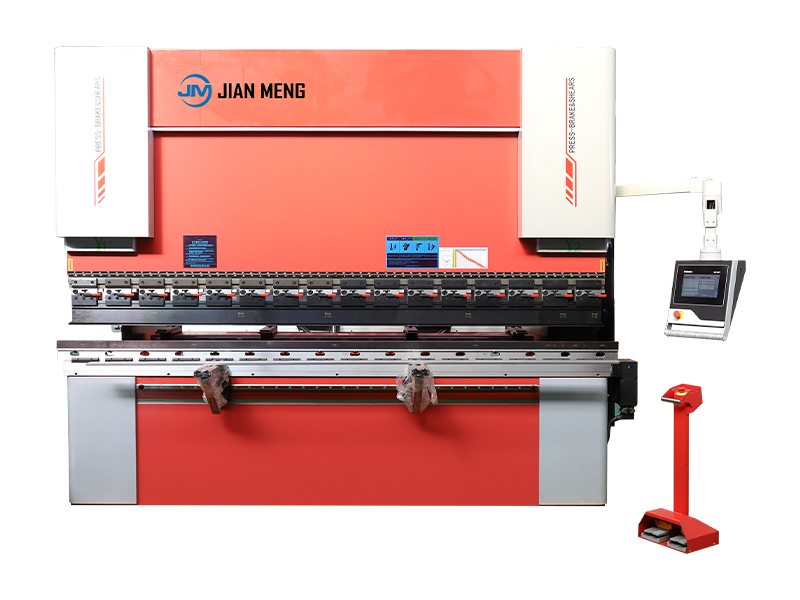

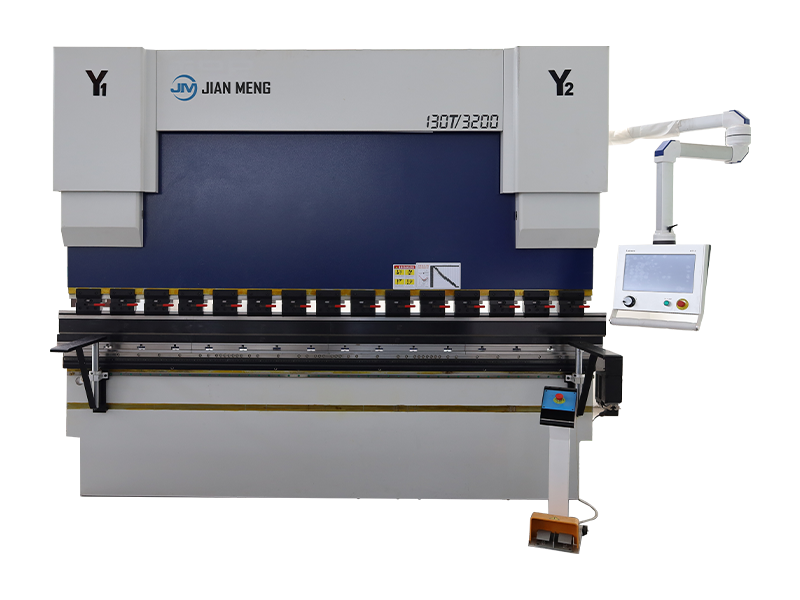

جيانمينغ WE67K CNCآلة الانحناء المتزامنة الكهربائية الهيدروليكيةهو معدات ثني عالية الكفاءة التي تجمع بين الدفع الهيدروليكي مع محرك متزامن يتحكم فيه إلكترونيا ، مما يوفر دقة عالية واستقرار وكفاءة الطاقة لحلول معالجة الصفائح المعدنية.
عندما تبحث عن فرامل ضغط قوي وموثوق به يبقي متجرك يتعامل مع مجموعة متنوعة من معالجة اللوحات. ثم لا تفوت لدينا الفرامل الصحافة الكهربائية الهيدروليكية. سوف تقدر كيف يقلل نظام سيرفو هيدروليكي كل شيء في واحد من أوقات الدورة بنسبة 10٪ ويقلل استهلاك الطاقة بنسبة 55٪، لذلك يمكنك الوصول إلى حصصك دون فواتير طاقة عالية. تبديل الأدوات هو سهل بفضل اللكمات العليا السريعة التحميل الأمامي ، ودعم الجبهة المتنقلة لفة أينما تحتاجها لتثبيت الأوراق الثقيلة. هل تحتاج إلى فرامل ضغط عالي الحجم؟ دعونا نقدم لك الحل الأمثل للانحناء.

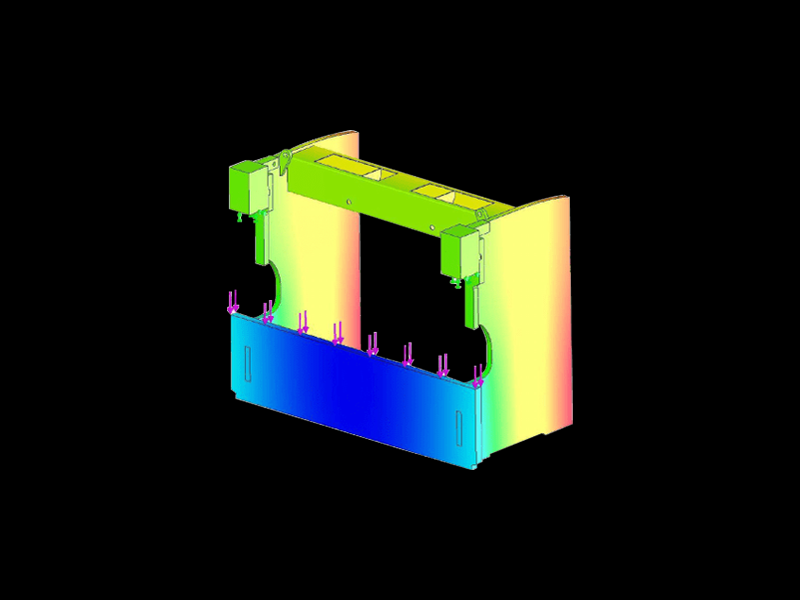

تحليل الإجهاد وتحليل العناصر المحدودة

يمكن استخدام برنامج CAE SOLIDWORKS لتحليل الهيكل الثابت الخطي والإجهاد وتشوه إطارات آلة الفرامل الضغط والقطع بالليزر. لذلك ، فإن تحليل العناصر المحدودة (FEA) له قيمة عالية للسيناريوهات التي تنطوي على هياكل معقدة وأحمولة معقدة للغاية والنمذجة العابرة ومجموعات من العوامل المذكورة أعلاه.

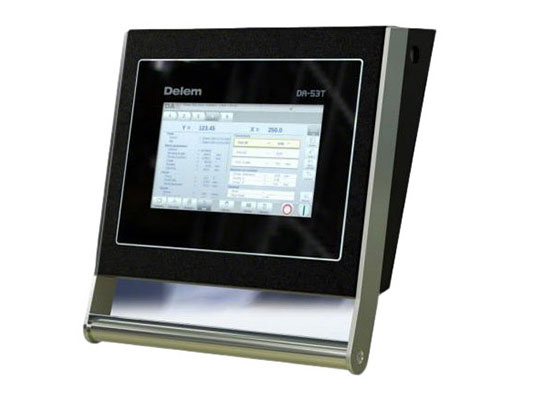

نظام CNC

بلا شك، وحدة التحكم هي دماغ الجهاز بأكمله.

نحن نقدم علامات تجارية متعددة من وحدات التحكم: Laimore و Delem و ESA و Cybelec

يتم استيراد هذه وحدات التحكم من هولندا وإيطاليا وسويسرا على التوالي.

هذه الخوارزمية تحسن دورة الانحناء، وتقلل من وقت إعداد خطوات العمل، وتحسن الكفاءة العامة لعملية الانحناء، وخاصة في سيناريوهات معالجة الدفعات.

بالإضافة إلى ذلك ، يمكن للنظام أيضًا دعم تحرير الرسومات ثنائية الأبعاد وثلاثية الأبعاد.

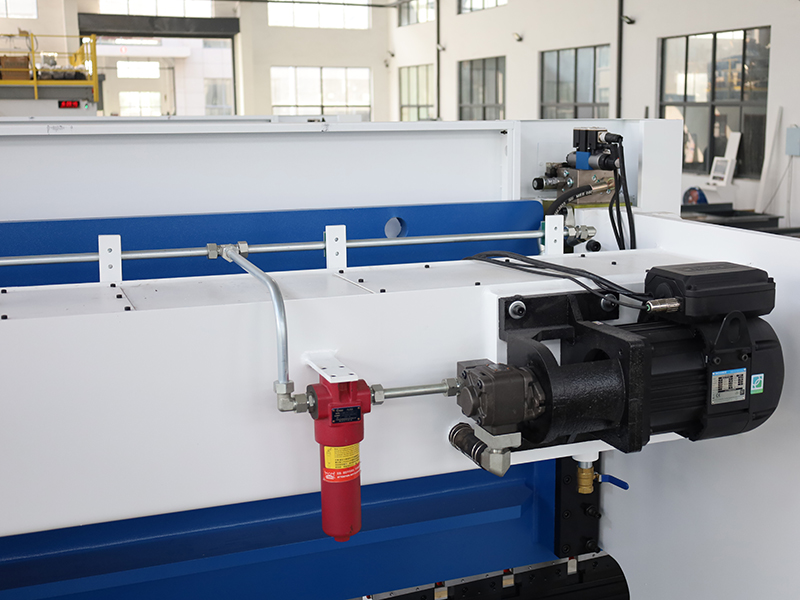

نظام هيدروليكي

يعتمد نظام التحكم الهيدروليكي سيرفو الكهربائي الهيدروليكي والتصميم المتزامن ، مع مسافة صغيرة جدا بين الأسطوانات الهيدروليكية.

لديها قدرة تحميل قوية ضد الغريبة ، ومزامنة عالية الدقة ، ونسبة كثافة الطاقة المهنية ، وانخفاض التكلفة.

يمكن تعديل ضغط النظام الهيدروليكي وفقا للاحتياجات العملية المحددة لتلبية متطلبات قوة الانحناء.

نظام جيانمنغ الهيدروليكي مجهز بنظام ترشيح لتحسين نقاء الزيت الهيدروليكي وتقليل معدل الفشل.

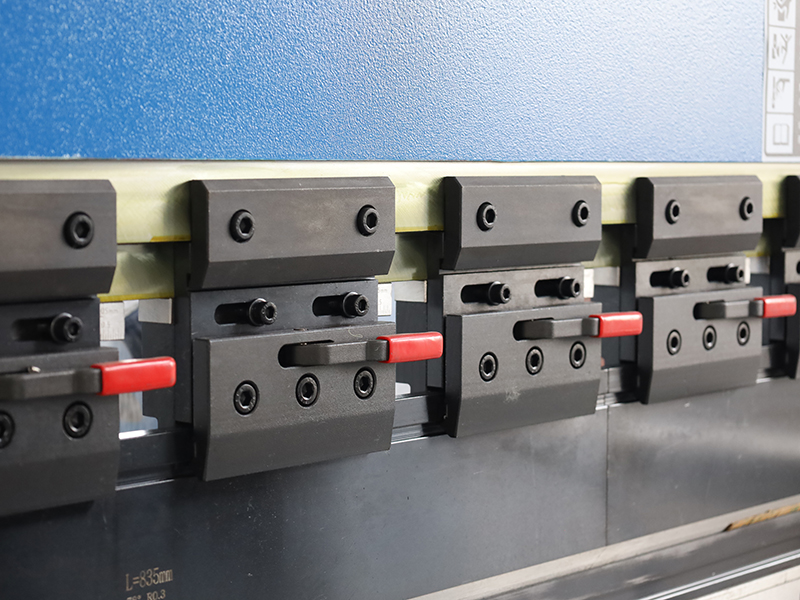

المشابك السريعة

يمتلك الموت العلوي وظيفة تشديد سريعة دقيقة لتغيير الموت بسهولة ، وزيادة كفاءة الإنتاج.

لديك اثنين من V-dies تصميم بسيط لتغيير الأدوات بسهولة ، مما يوفر صلابة عالية ، صلابة ، ومقاومة التآكل.

تخضع أداة الانحناء لمعالجة حرارية موحدة لعمر طويل ودقة عالية ، مما يقلل من خطوات التصحيح وتكاليف المعالجة. توفر القوالب المعالجة الحرارية متانة أكبر من القوالب القياسية.

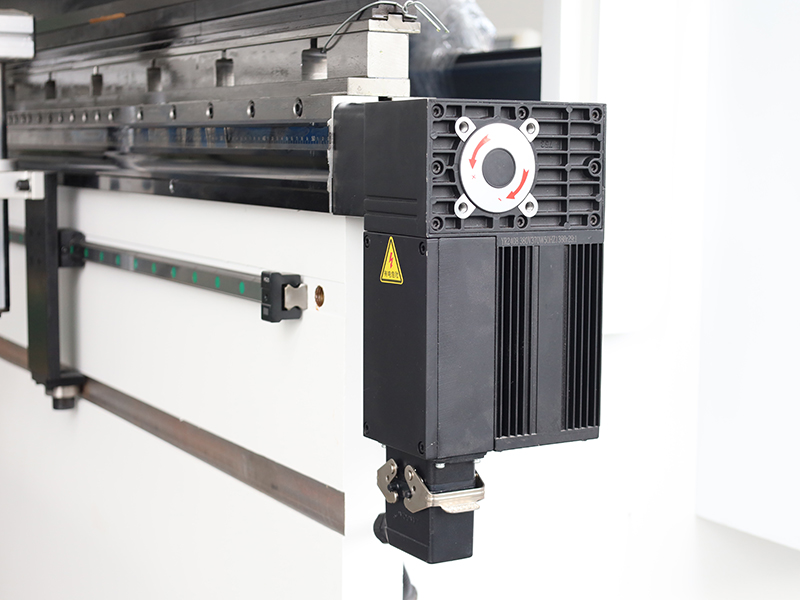

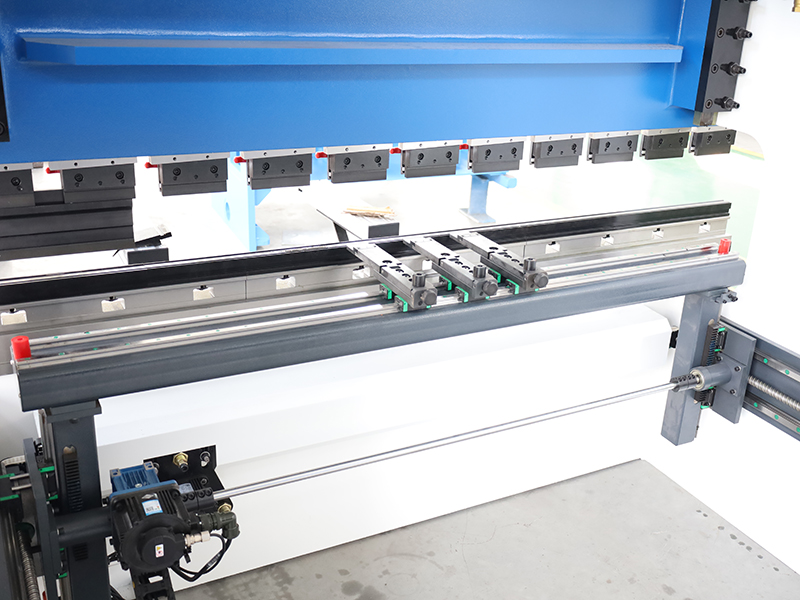

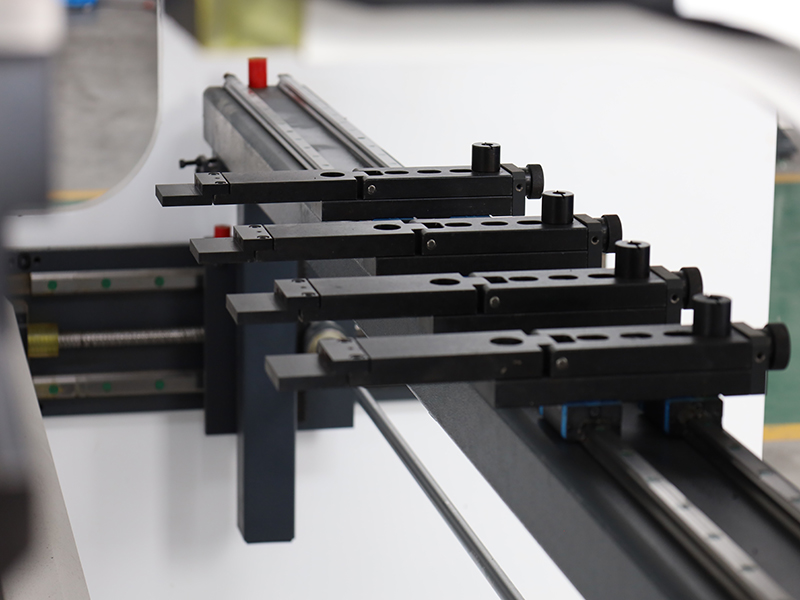

مقياس الخلفي

من أجل ضمان دقة حركة محور X ، نستخدم المسامير الكروية المستوردة والدلائل الخطية المزدوجة بدلاً من المسامير التقليدية ، وبالتالي تحسين دقة عملية التصنيع واتساقها.

لقد قمنا بتثبيت آلية بكرة متزامنة تسيطر عليها محرك سيرفو للكتلة الخلفية ، بدلا من محرك خطوة.

وقد حسنت هذه الترقية من مراقبتنا التشغيلية ودقتنا.

تكوين

يحسب نظامنا المصمم ذاتيا قيم التعويض بناء على التشوه العام للمزلق وطاولة العمل ، وربط منحنى تشوه جسم السرير بسلاسة مع منحنى التعويض ، مما يضمن استقامة ممتازة واتساق زاوية للمنتج.

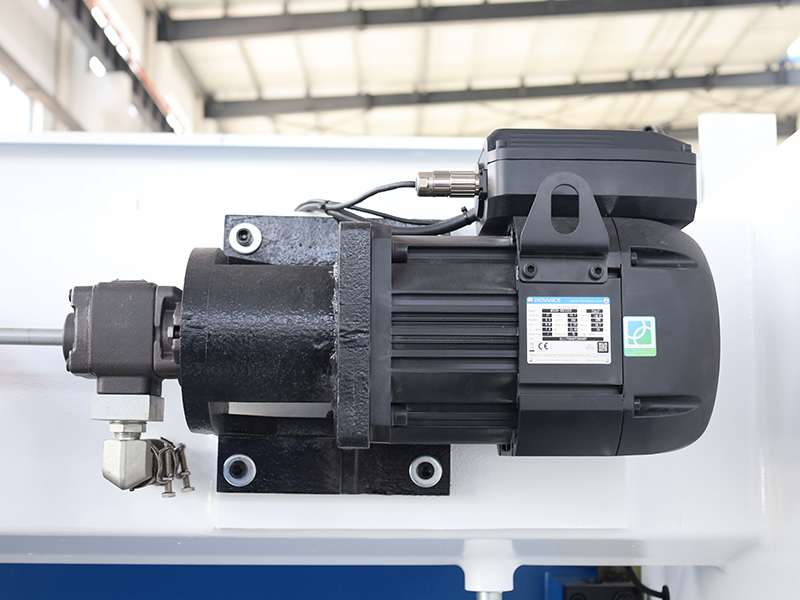

المحرك الرئيسي

استخدام المحركات ذات العلامة التجارية يزيد من عمر الخدمة للجهاز ويبقيه يعمل في بيئة منخفضة الضوضاء.

مستوى الطاقة وحجم التثبيت للمحرك يتوافق مع معايير IEC ، مما يجعله سهل الاستخدام والصيانة.

لدينا القدرة على تخصيص الطاقة والجهد للآلة لتلبية متطلبات الجهد المحددة لموقع العميل.

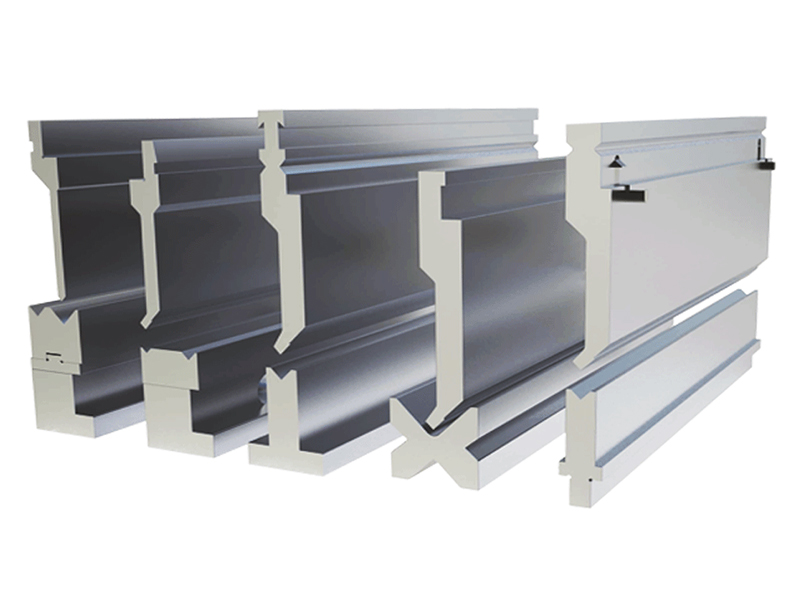

اللكمات والموت

اختيار الضغط الملائمة لكمات الفرامل وموت هو جانب حاسم للنظر قبل وضع طلبك. المزيج الصحيح من اللكمة والموت ضروري لتحقيق شكل الانحناء المطلوب. نحن نقدم مجموعة واسعة من خيارات الأدوات مصممة لتلبية متطلبات الانحناء المتنوعة لعملائنا.

المواصفات التقنية لفرامل الصحافة الهيدروليكية CNC

وحدة	قوة الانحناء كيلو ن	طول الانحناء مم	المسافة بين الأعمدة مم	سكتة دماغية منزلقة مم	عمق مدخل الحنجرة مم	ارتفاع الافتتاح مم	سرعة العمل مم / ثانية	سرعة العمل مم / ثانية	قوة المحرك الرئيسي كيلوواط	الأبعاد الخارجية مم	الوزن ت
50 طن / 1300	500	1300	1120	150	250	460	160	13	5.5	180015003200	4
50 طن / 2000	500	2000	1600	150	250	460	160	13	5.5	2600*15002300	4.3
70 طن / 1600	700	1600	1300	150	300	460	220	13	5.5	180016002500	5.1
70 طن / 2500	700	2500	2050	150	300	460	220	13	5.5	310016002500	5.6
70 طن / 3200	700	3200	2700	150	300	460	220	13	5.5	370016002500	6.6
80 طن / 2500	800	2500	2050	150	300	460	220	12	7.5	310016002600	6
110 طن / 2500	1100	2500	2050	200	400	480	220	12	11	310018002600	7
110 طن / 3200	1100	3200	2700	200	400	480	220	12	11	380018002600	7.6
110 طن / 4000	1100	4000	3100	200	400	480	220	12	11	460018002600	8
135 طن / 3200	1350	3200	2700	200	400	480	220	10	11	380018002700	9
135 طن / 4000	1350	4000	3100	200	400	480	160	10	11	460018002700	9.4
170 طن / 4000	1700	4000	3100	200	450	480	160	10	15	460020002800	12.3
220 طن / 4000	2200	4000	3100	200	450	480	160	9	18.5	460022002850	14
250 طن / 4000	2500	4000	3100	250	450	540	100	8.5	22	430021003100	17.8
250 طن / 6000	2500	6000	4800	250	450	540	100	8.5	22	630021503150	25
320 طن / 4000	3200	4000	3100	250	500	570	80	8.5	22	460025003400	22
320 طن / 6000	3200	6000	4800	250	500	570	80	8.5	22	660025003400	32
400 طن / 4000	4000	4000	3100	300	500	610	80	8	30	430027003500	28.3
400 طن / 6000	4000	6000	4800	300	500	610	80	8	30	630027003500	37.4
500 طن / 4000	5000	4000	3100	300	500	610	80	8	37	430030003500	35
500 طن / 6000	5000	6000	4800	300	500	610	80	8	37	630030003600	45.8
600 طن / 4000	6000	4000	3100	320	600	650	80	8	45	430033003600	45.8
600 طن / 6000	6000	6000	4800	300	600	650	80	8	45	630033003900	56.8
700 طن / 6000	7000	6000	4800	320	600	650	80	8	55	630035004000
800 طن / 6000	8000	6000	4800	320	600	650	80	8	30*2	630036004200
800 طن / 8000	8000	8000	6600	320	600	650	80	8	30*2	830036004500
