مجهزة آلة الخدود الأربعة الجانبين بنظام دوران تلقائي لحامل الأداة ، والتي يمكن أن تحقق صب مرة واحدة لجميع الجوانب الأربعة دون الحاجة إلى التحول اليدوي ، مما يحسن إلى حد كبير من دقة الأبعاد وكفاءة المعالجة.
شاهد الفيديوعرض فيديو

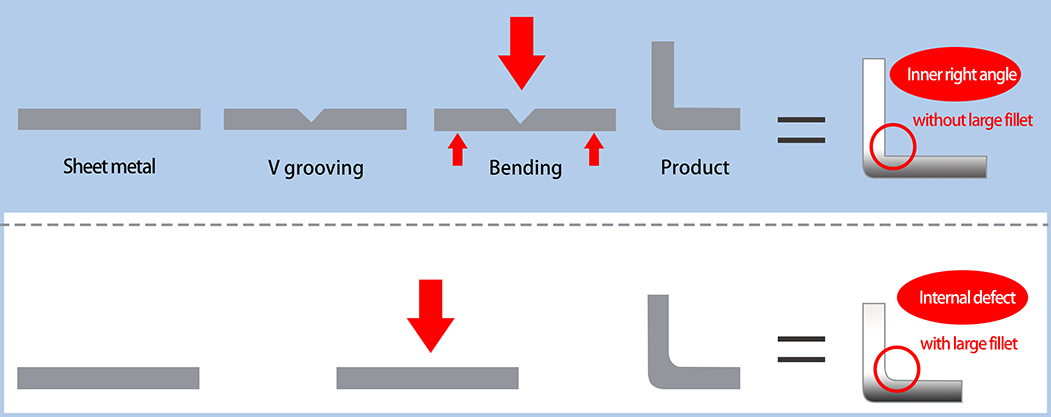

لماذا هو V-grooving ضروري للأوراق المعدنية؟
 |
 |

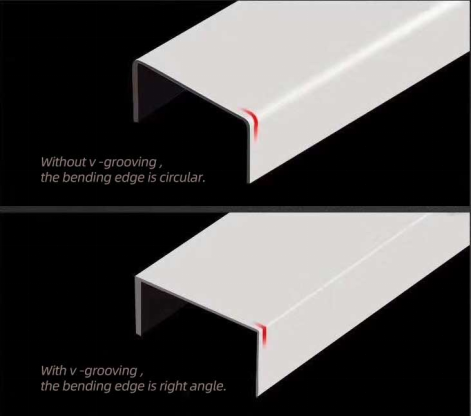

V-grooving ، المعروفة أيضًا باسم V-cutting ، هي عملية لقطع الأخدود في الصفائح المعدنية المسطحة وتخدم كخطوة مساعدة للقص والانحناء. بعد V-grooving ، فإن الورقة لديها خطوط مرجعية واضحة للقص والانحناء ؛ بعد الانحناء يمكن إزالة الفيليه لتحقيق انحناء زاوية مستقيمة حقيقية.
V-grooving هي عملية تشكيل مساعدة: في خط الانحناء المقصود، تقطع المعدات والأدوات الخاصة أخدودًا على شكل V بحيث يمكن انحناء المادة بسهولة أكبر وتقليل نصف قطر الانحناء الخارجي إلى أدنى حد ممكن. ثم يتم تشكيل الجزء المنحني على فرامل الصحافة أو يدوياً. يتم تحديد عمق الخدود V وعرضه وزاوية من خلال هندسة القطع وعمق القطع / التغذية أثناء عملية الخدود.
آلة الخدود الأفقية أربعة جوانب GSFM هي معدات الخدود المهنية v ، والتي تنطبق على جميع الألواح المعدنية ، مثل ألواح الفولاذ المقاوم للصدأ ، وألواح النحاس ، وألواح الألومنيوم ، والألواح المجلفنة وهلم جرا. ويستخدم على نطاق واسع في صناعات الباب المعدني والجدار الستار.
تفاصيل المنتج

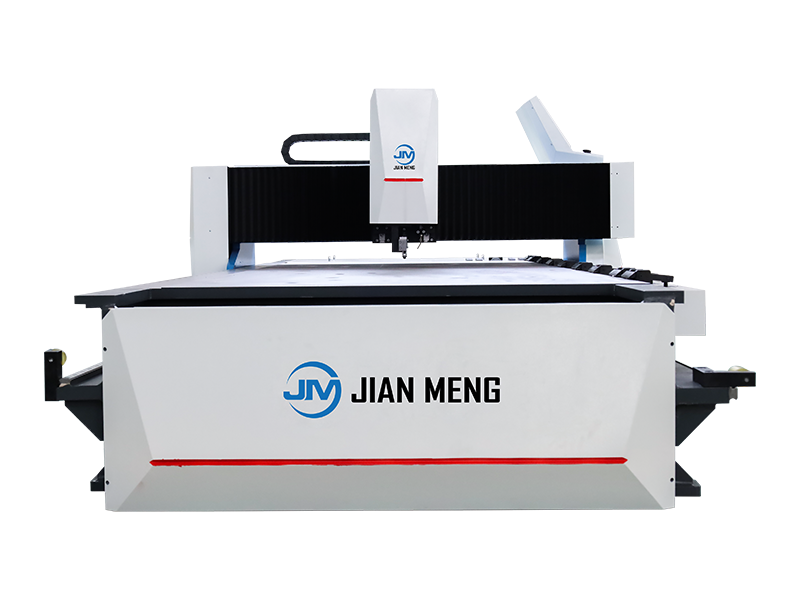

 المنظر الأمامي |

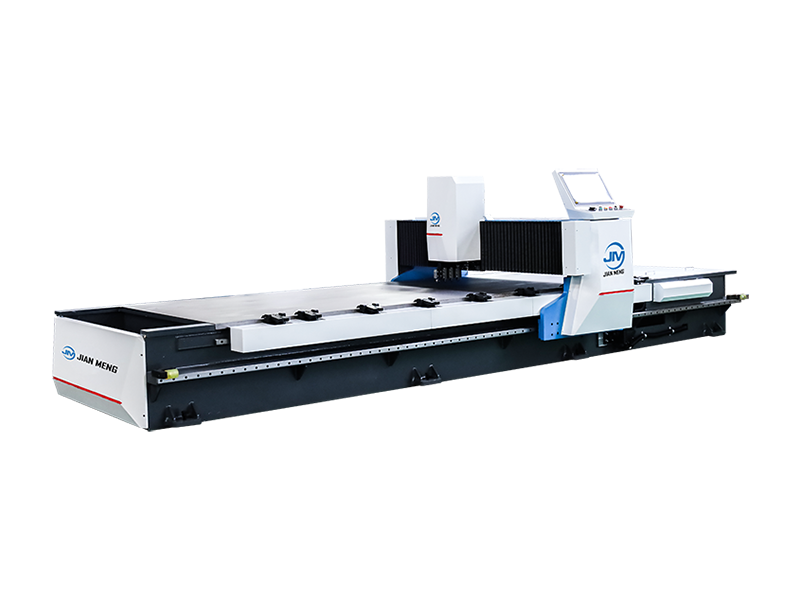

 رسم منحني |

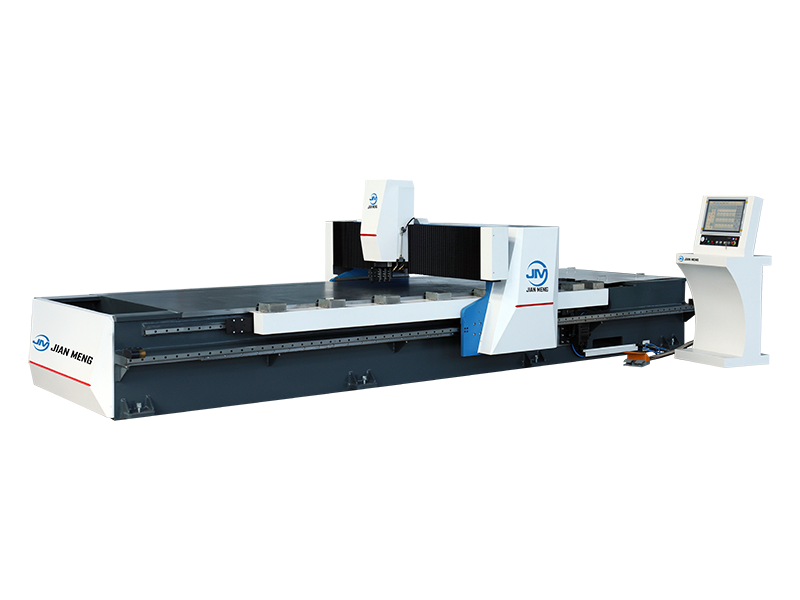

 المنظر الأمامي |
مخطط مقسم |
مجهزة آلة الخدود الأربعة الجانبين بنظام دوران تلقائي لحامل الأداة ، والتي يمكن أن تحقق صب مرة واحدة لجميع الجوانب الأربعة دون الحاجة إلى التحول اليدوي ، مما يحسن إلى حد كبير من دقة الأبعاد وكفاءة المعالجة.
تعتمد المعدات خمسة محاور CNC ومحرك سيرفو كامل ، وتدعم الحساب التلقائي لمسافة الأخدود والبرمجة البصرية ومعينة تأثيرات الانحناء. وهو متوافق مع مواد مختلفة مثل الفولاذ المقاوم للصدأ ولوحة الألومنيوم ، وسهل التشغيل ، مناسبة للتجهيز المسبق للثني الدقيق للصفائح المعدنية الراقية.

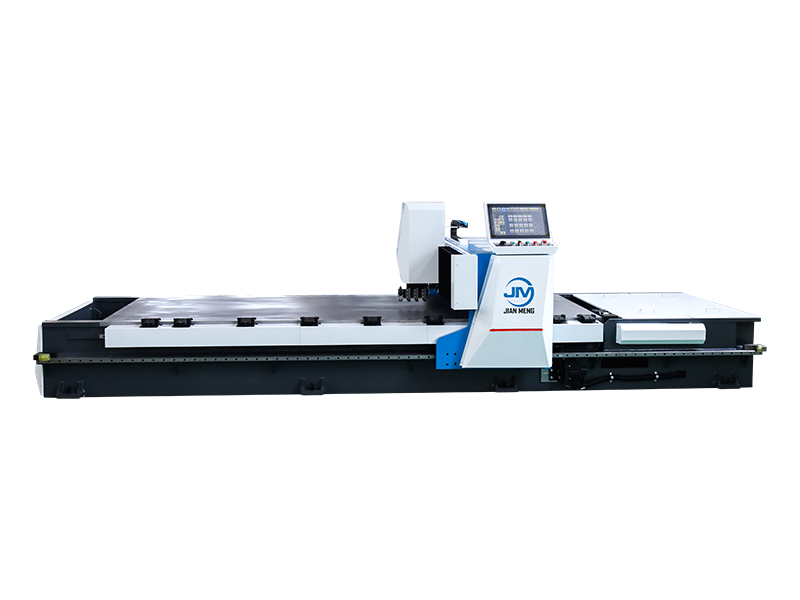

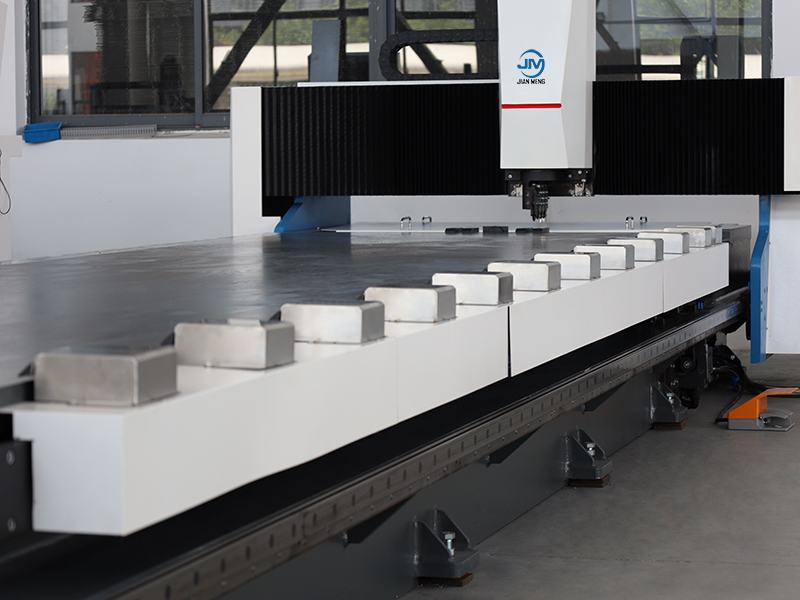

هيكل أفقي
تستند آلة الخدود الأوتوماتيكية الأربعة الجانبية V إلى إطار بوابة أفقية ، ويتم تخفيف قاعدة الآلة والعرض العرضي في فرن كهربائي للقضاء على ضغط اللحام ، وضمان صلابة عالية واستقرار آلة الأداة ؛ يخضع الرف العام لمعالجة دقيقة CNC للتثبيت لمرة واحدة ، مما يضمن أن سطح التثبيت موازي وعمودي ؛ يتم معالجة السبائك المنخفضة والفولاذ عالية القوة من خلال التخطيط الذاتي لتكون مسطحة وسلسة. أثناء المعالجة ، تبقى اللوحات ثابتة لتجنب التآكل ، مما يجعلها مناسبة بشكل خاص للتجهيز الدقيق لللوحات الزخرفية والمرايا.

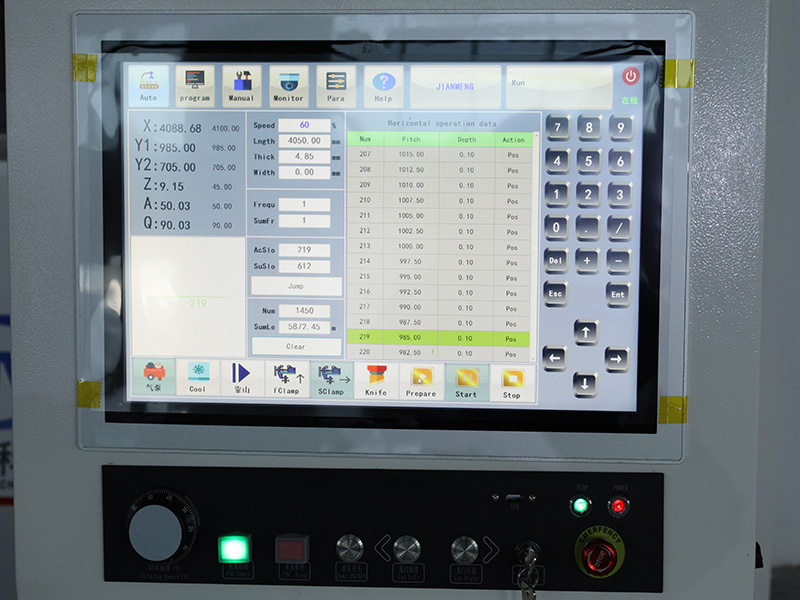

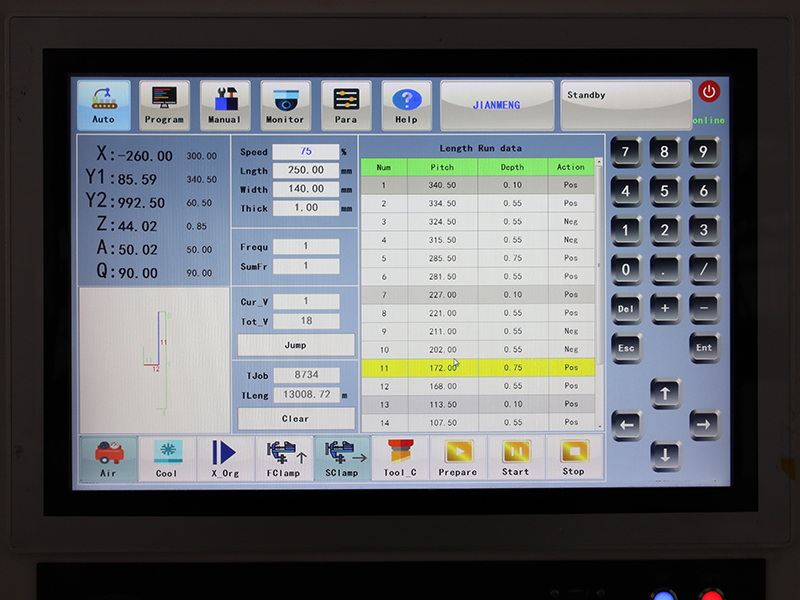

جيانمنغ برامج V-Grooving المملوكة
بنيت على نظام تشغيل CNC القائم على ويندوز.
· المعالجة الطولية والجانبية المكتملة في مرور واحد
· 19 "شاشة لمس صناعية
· عملية بديهية وسهلة التعلم
· حساب الأبعاد التلقائي
· عرض مخطط الانحناء
· الرسومات اليدوية
· حساب القدرة التلقائي
· دورة تلقائية بنقرة واحدة
· تغيير أداة بنقرة واحدة
· تحسين دقة الانحناء

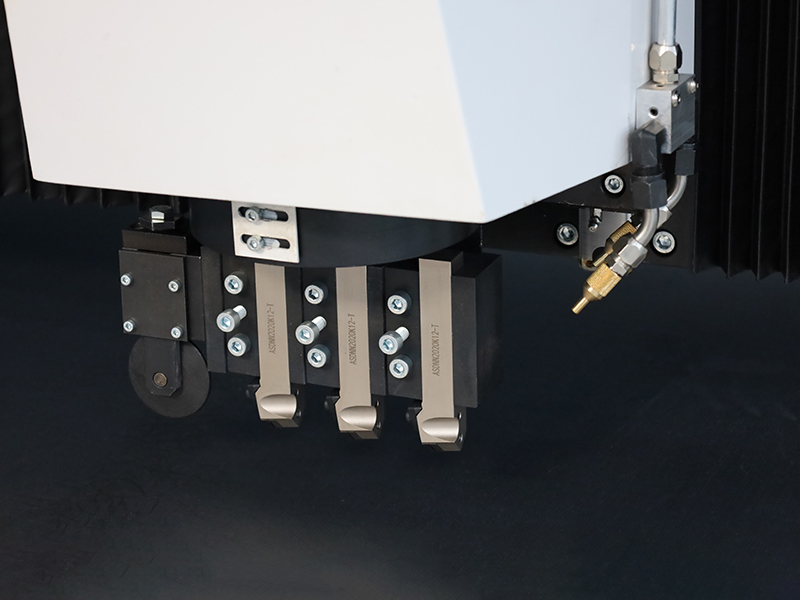

حامل أداة الدوار
آلة القطع التلقائية الأربعة الجانب V مجهزة بنظام حامل الأداة الدوارة التلقائية ، والتي يمكن أن تكمل الأخدود الأربعة الجانب من اللوحة في مرة واحدة دون توجيه يدوي ، مما يحسن بشكل فعال دقة الأبعاد وكفاءة الإنتاج. يعتمد البرج قفل شاك الهيدروليكي ، بدقة الدوران العالية وموقع مستقر. التجهيز المتزامن بثلاث سكاكين يضمن التوزيع المتساوي لقوة القطع ويقلل من خطر تشوه قطعة العمل. دعم نظام التبريد الصغير الاختياري لتمديد عمر الأداة وتقليل تكاليف التشغيل. واجهة تركيب الأداة العالمية متوافقة مع كل من الفولاذ الأبيض وسكاكين السبائك ، مع التشديد المرن لتلبية احتياجات التصنيع المتنوعة.
المشابك الأمامية
تم تجهيز القطع التلقائي الأربعة الجانب V بأقدام ضغط أمامية متعددة وأنظمة التشديد الهوائية ، إلى جانب الأجهزة الهوائية ، مما يحسن بشكل فعال قوة تثبيت الصفائح المعدنية وضمان استقرار المعالجة. تعتمد وحدة النقل تصميم مغلق بالكامل لمنع تدوير الأسلاك المعدنية. جنبا إلى جنب مع مكونات عالية الدقة ، فإنه يقلل بشكل كبير من معدل الفشل ، ويحسن من موثوقية ودقة التشغيل على المدى الطويل ، وهو مناسب للإنتاج المستمر والفعال في بيئات معقدة.
المشابك الجانبية
آلة الخدود التلقائي بالكامل مجهزة بأقدام ضغط جانبية متنقلة متعددة وتميز وظيفة التهرب التلقائي. خلال التصنيع الأفقي ، يقوم حامل الأداة دائماً بتخفيض الشفرة بالقرب من قدم الضغط الجانبي لضمان قوة التشديد الكافية لللوحة في المواقف الحرجة ، مما يتجنب بفعالية خطر "اللوحة الطائرة" الناجمة عن التثبيت الفضيح. هذا التصميم يحسن بشكل كبير من استقرار المعالجة وسلامة التشغيل ، مما يضمن دقة وموثوقية عمليات الخدود عالية السرعة.
المواصفات التقنية لآلة V-Grooving للأوراق المعدنية
| 1232 | 1240 | 1532 | 1540 | 1560 | |
| مجموعة معالجة الصفائح المعدنية (مم) | 1250×3200 | 1250×4000 | 1500×3200 | 1500×4000 | 1500×6000 |
| سمك ورقة قابلة للتجهيز (مم) | 0.4-5.0 | 0.4-5.0 | 0.4-5.0 | 0.4-5.0 | 0.4-5.0 |
| المسافة بين الأخدود على شكل V والحافة Min (مم) | 8 (مخصصة) | 8 (مخصصة) | 8 (مخصصة) | 8 (مخصصة) | 8 (مخصصة) |
| مسطحة الجدول (مم) | ±0.03 | ±0.03 | ±0.03 | ±0.03 | ±0.03 |
| أقصى سرعة محور موازية لمحور X (م / دقيقة) | 120 | 120 | 120 | 120 | 120 |
| أقصى سرعة محور موازية لمحور Y (م / دقيقة) | 60 | 60 | 60 | 60 | 60 |
| قوة محرك سيرفو الرئيسي (كيلوواط) | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 |
| دقة تحديد الموقع المتكررة (مم) | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 |
| الأبعاد (مم) | 5180×2190×1600 | 5980×2190×1600 | 5180×2420×1600 | 5980×2420×1600 | 7980×2420×1600 |

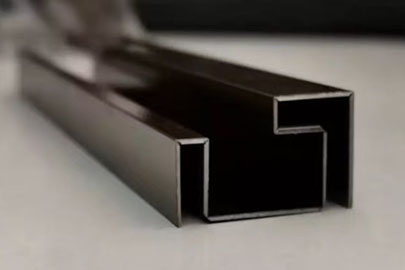

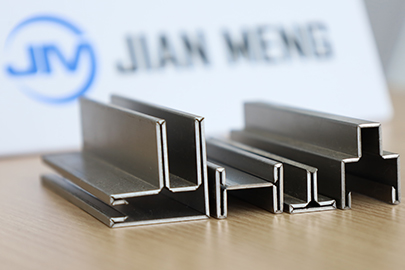

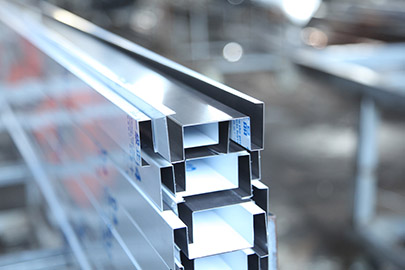

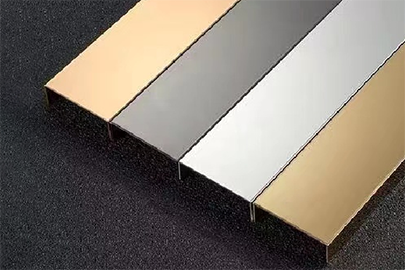

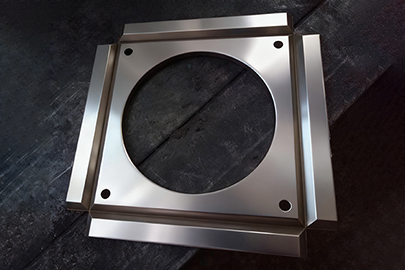

عرض عينة
ترقية اختيارية

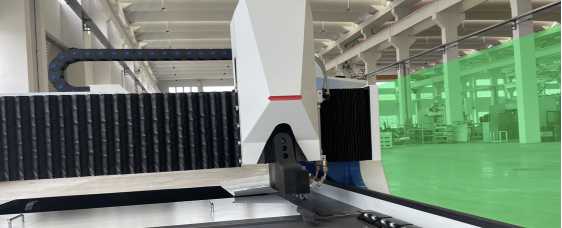

حماية الستار الضوئي الأفقي
التحكم اللوحي عن بعد
مضاد للاصطدام

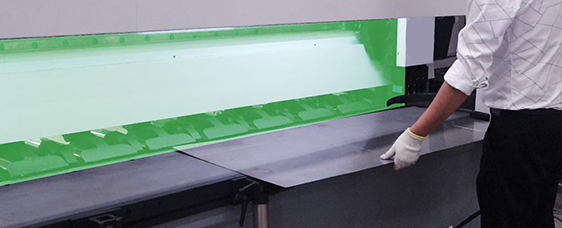

حماية ستارة ضوئية عمودية

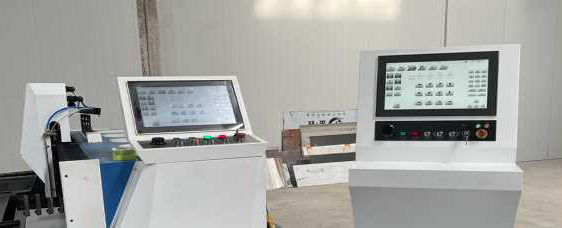

أفقي اثنين شاشة التحكم

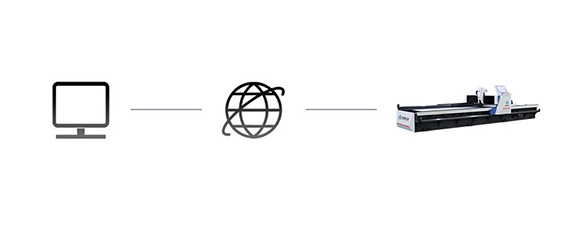

التحكم السحابي
