الصين تراندم الصحافة الفرامل للورقة الانحناء

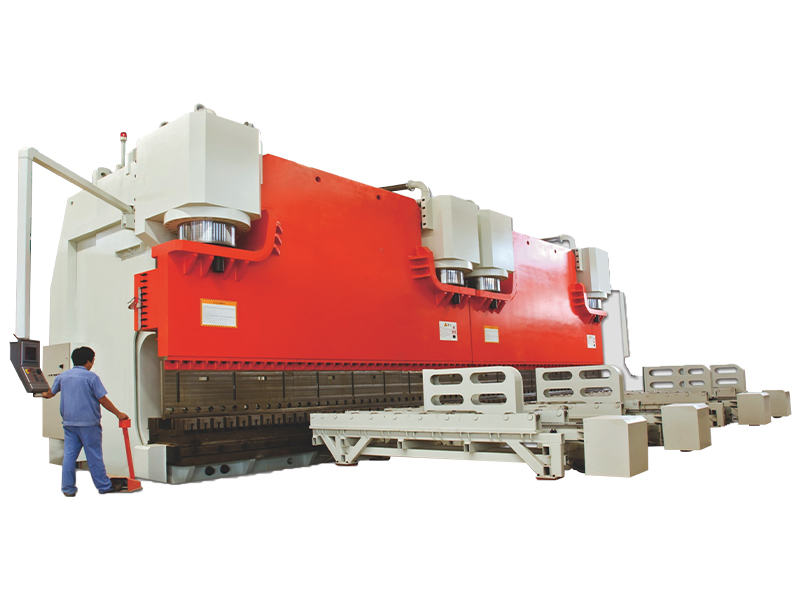

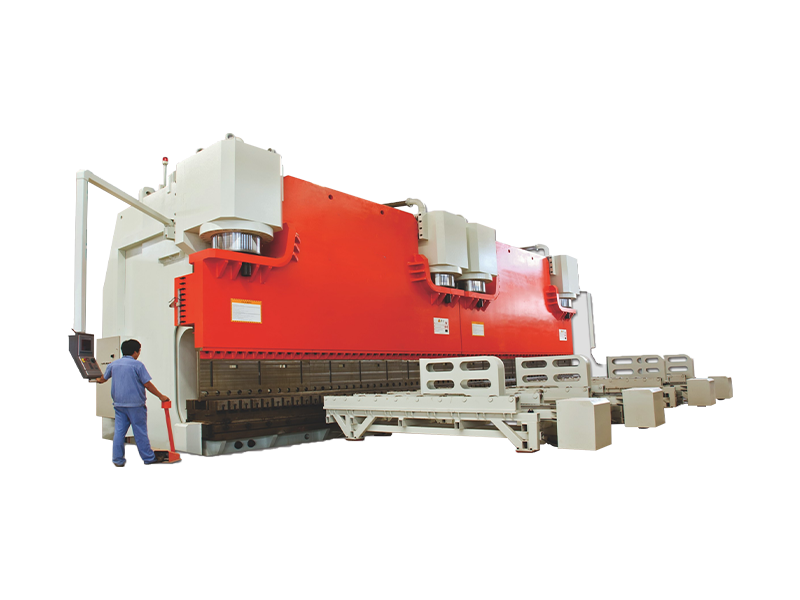

فرامل الصحافة التاندم

تفاصيل المنتج

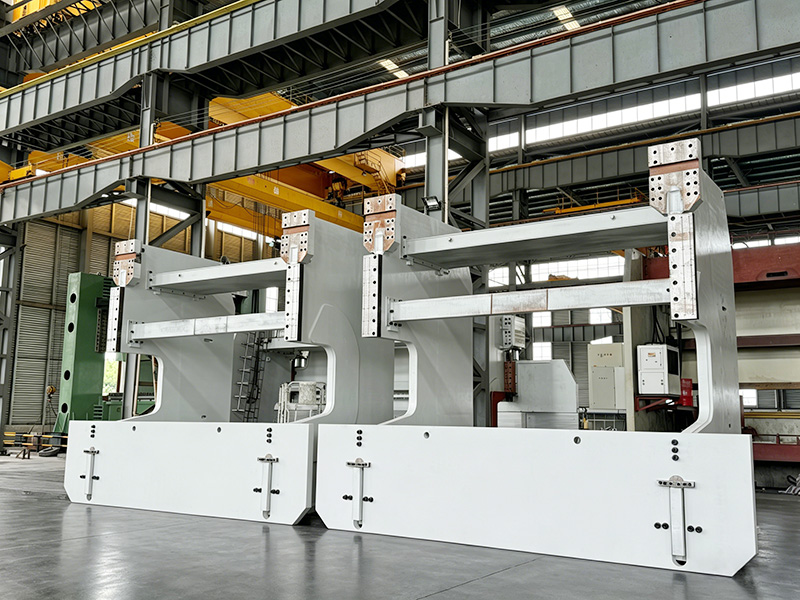

يتم تصنيع الإطار الكامل للفرامل الصحفي من خلال لحام متكامل. بعد اللحام ، تخضع الأجزاء لاهتزاز التخفيف لإزالة أي ضغط داخلي والحفاظ على استقرار الفرامل الصحفية.

تحليل الإجهاد وتحليل العناصر المحدودة

يمكن استخدام برنامج CAE SOLIDWORKS لتحليل الهيكل الثابت الخطي والإجهاد وتشوه إطارات آلة الفرامل الضغط والقطع بالليزر. لذلك ، فإن تحليل العناصر المحدودة (FEA) له قيمة عالية للسيناريوهات التي تنطوي على هياكل معقدة وأحمولة معقدة للغاية والنمذجة العابرة ومجموعات من العوامل المذكورة أعلاه.

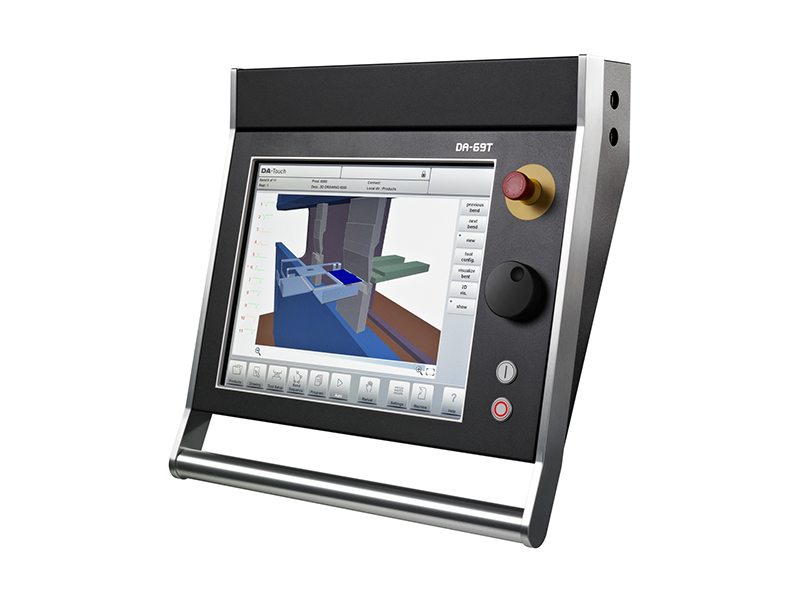

نظام CNC

بلا شك، وحدة التحكم هي دماغ الجهاز بأكمله.

نحن نقدم علامات تجارية متعددة من وحدات التحكم: Laimore و Delem و ESA و Cybelec

يتم استيراد هذه وحدات التحكم من هولندا وإيطاليا وسويسرا على التوالي.

هذه الخوارزمية تحسن دورة الانحناء، وتقلل من وقت إعداد خطوات العمل، وتحسن الكفاءة العامة لعملية الانحناء، وخاصة في سيناريوهات معالجة الدفعات.

بالإضافة إلى ذلك ، يمكن للنظام أيضًا دعم تحرير الرسومات ثنائية الأبعاد وثلاثية الأبعاد.

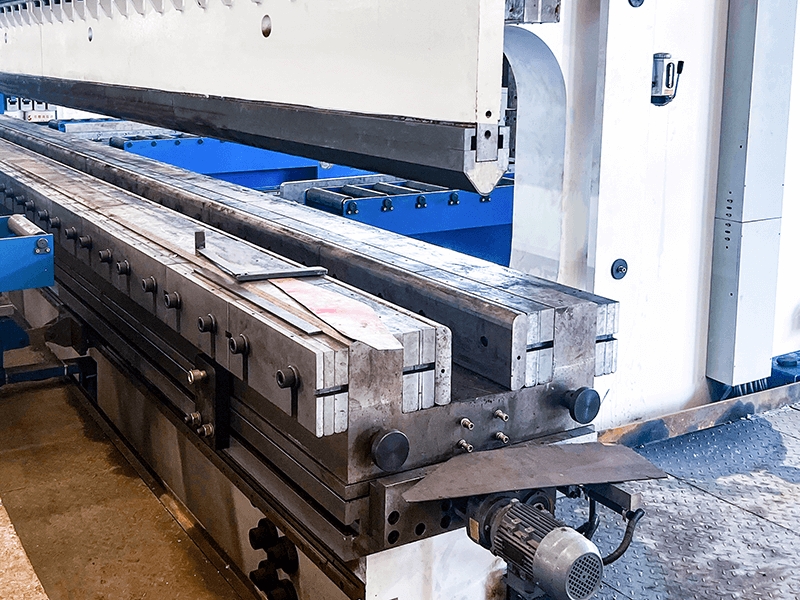

تكوين

من خلال التصميم المستقل ، نحسب قيمة التعويض بناءً على التشوه الكلي لكل من الرأس والطاولة. تسمح لنا هذه العملية بمواءمة منحنى تشوه السرير بشكل مثالي مع منحنى التعويض ، مما يحسن بشكل كبير من اتساق استقامة المنتج وزاوية.

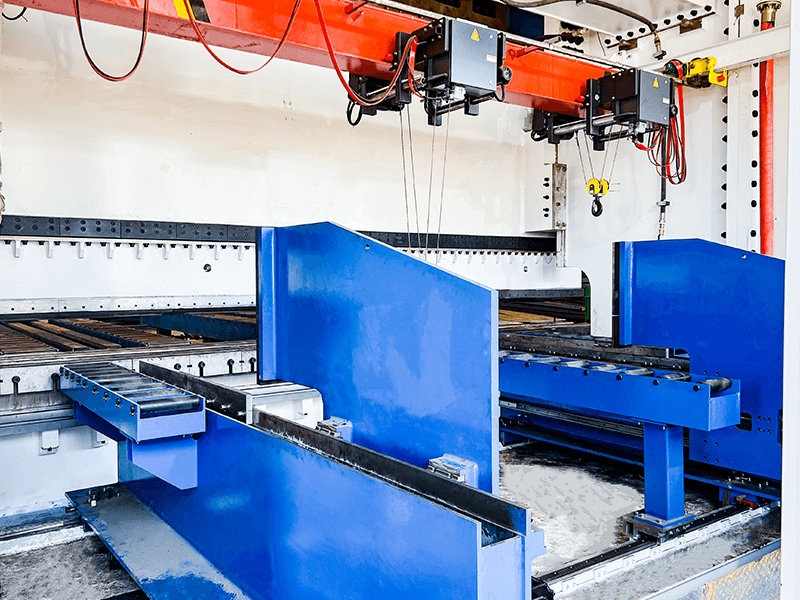

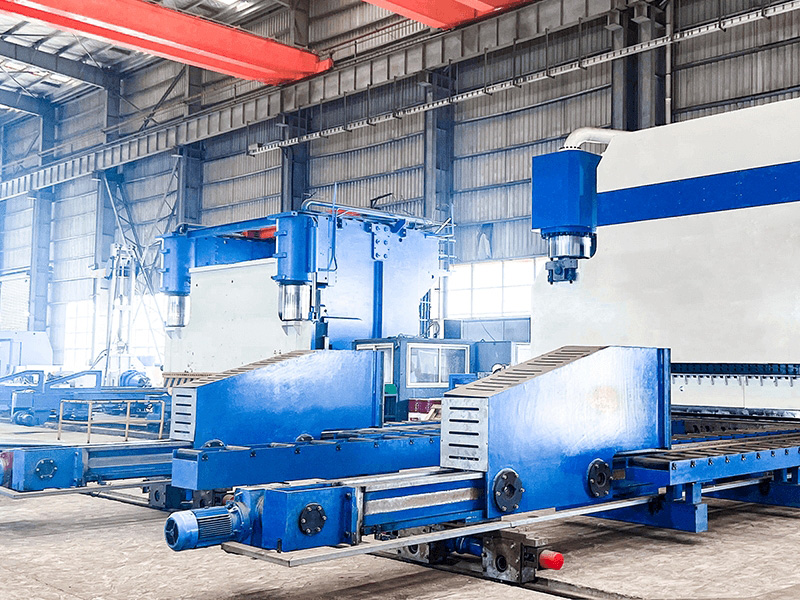

جهاز التغذية الأمامية

يتيح جهاز التغذية الأمامي تغذية لوحة معدنية تلقائية.

مقياس الخلفي

لضمان دقة حركة متفوقة للمحور X ، نستخدم المسامير الكروية والسكك الحديدية الخطية من تايوان PMI و PYM ، مما يتجاوز دقة قضبان المسمار التقليدية.

بدلا من محرك خطوة ، نستخدم محرك سيرفو للتحكم في آلية البكرة المتزامنة للموقف الخلفي.

يخضع نظام القياس الخلفي بأكمله لتخفيف درجة الحرارة العالية ، مما يزيل بفعالية أي ضغط داخلي داخل النظام ، مما يعزز مرونة المعدن وقلابته. ونتيجة لذلك ، لم يعد تشوه الإطار مشكلة ، مما يمنع أي فقدان للدقة.

المواصفات التقنية لفرامل الصحافة الهيدروليكية CNC

نموذج	قوة الانحناء	طول الانحناء	مسافة العمود	عمق الحلق	السكتة الدماغية	سرعة رام			ارتفاع المفتوح	المحرك الرئيسي	حجم خزان النفط	الوزن	الأبعاد الكلية L × W × H
	KN	مم	مم	مم	مم	مم / ثانية			مم	كيلوواط	L	كيلوغرام	مم
2-WE67K-320/6000	3200	6000	4800	720	250	70	7.5	75	830	22	2×1400	35500	6150×4575×5070
2-WE67K-320/7000	3200	7000	5600	720	250	70	7.5	75	830	22	2×1400	38000	7150×4575×5570
2-WE67K-400/7000	4000	7000	5600	720	320	70	7.5	75	830	30	2×1400	46000	7150×3560×5900
2-WE67K-600/6000	6000	6000	4800	1000	320	70	7.5	75	960	45	2×1400	62000	6080×4435×7300
2-WE67K-800/6000	8000	6000	4800	1100	350	80	8	70	1250	55	2×2100	89000	6240×7180×6200
2-WE67K-1000/6000	10000	6000	4800	1400	400	70	8	70	1350	2×45	2×2100	118000	6240×8080×6600
2-WE67K-1000/7000	10000	7000	5000	1600	400	70	8	70	1350	2×45	2×2100	123000	7240×8080×6415
2-WE67K-1200/6000	12000	6000	4500	1600	450	70	7	65	1550	2×45	2×2600	135000	6240×8080×6600
2-WE67K-1200/7000	12000	7000	5600	1600	450	70	7	65	1550	2×45	2×2600	155000	7100×8100×7800
2-WE67K-1600/7000	16000	7000	5600	1600	450	70	6.5	60	1550	2×55	2×3150	190000	7200×5900×7900
2-WE67K-2000/9000	20000	9000	6500	1600	450	70	6.5	60	1550	2×75	2×3900	280000	9240×9050×8800
2-WE67K-3000/7000	30000	7000	5240	1600	450	60	5	60	1540	4×55	2×5340	335000	7300×10800×8100
