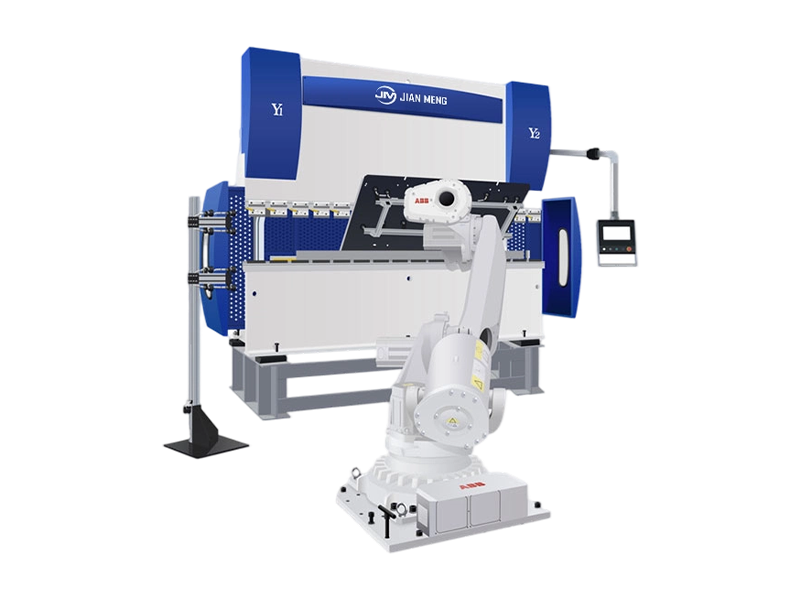

آلية الصحافة الفرامل انحناء الخلية الروبوتية

الروبوت الصحافة الفرامل انحناء الخلية

تفاصيل المنتج

مجهز بتكنولوجيا الرؤية الذكية ، يضمن حل ثني الصفائح المعدنية هذا دقة تحديد الموقع ، ويبسيط التحكم في النظام وإصلاح الأخطاء ، ويضمن دقة أبعاد المنتج. اعتماد فرامل ضغط سيرفو هجين مع التحكم في الروبوت المحور السابع ، فإن الروبوت عالي السرعة عالي الدقة مع نطاق حركة زاوية كبير مثالي لعمل الانحناء. بدعم من قياس سمك الصفيحة وأنظمة سيرفو الانحناء ، يوفر التحكم في وحدة الانحناء الروبوتية ذات الحلقة المغلقة جودة الانحناء عالية الدقة. يتعاون مكبح الصحافة CNC مع الروبوتات لمعالجة الصفائح المعدنية التلقائية ، مجهزة بجداول التركيز والجداول المتحولة وغيرها من الملحقات لتلبية متطلبات الانحناء التلقائي. تشمل التكوينات الداعمة المنتظمة إعادة ترميم التروس الخلفي للفرامل الضغط ، والتركيبات ، والطاولات المتحولة ، والطاولات المركزية ، والفاصلات المغناطيسية أو الميكانيكية ، وحراس السلامة ، والمحور السابع الاختياري.

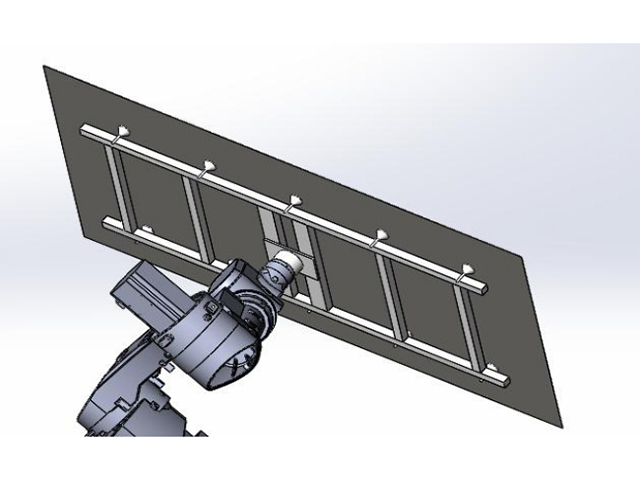

مقبض

تخصيص المقبضات وفقا لقطع العمل ، مع مجموعتين من المقبضات القياسية المقدمة.

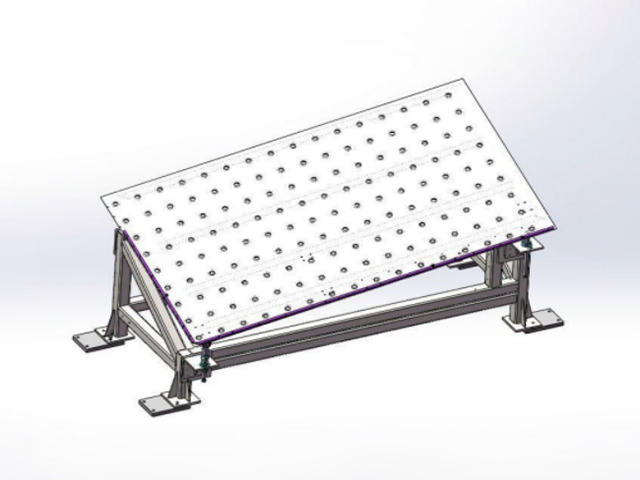

نظام التحكم في الموقع المركزي

بعد أن يتحرك المتلاعب إلى منطقة المواد الخام لامتصاص وتطبيق المواد الميكانيكية للورقة ، يتم وضع ورقة واحدة على طاولة المركز لتحديد الموقع ، مع ميل سطح الطاولة لتسهيل محاذاة المنتج التلقائي.

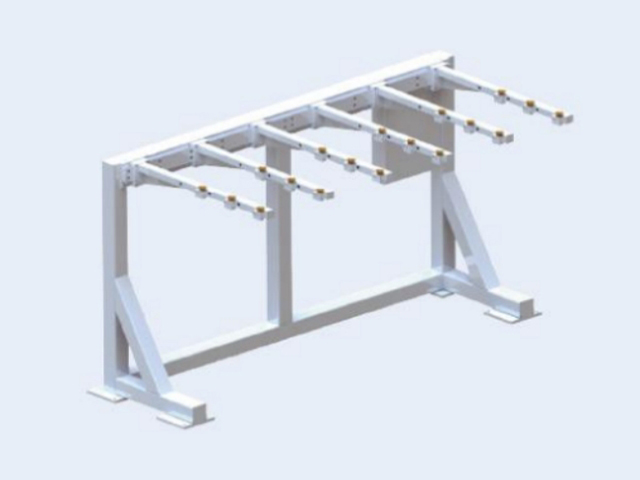

طاولة الدوار

يضع الروبوت قطعة العمل التي سيتم قلبها على كوب الامتصاص الأمامي ، ثم يمسكها من الجانب الخلفي.

يقوم الروبوت أولاً بتعيين قطعة العمل التي تتطلب دورانًا على كوب الامتصاص الأمامي ، قبل أن يمسك قطعة العمل من جانبها الخلفي.

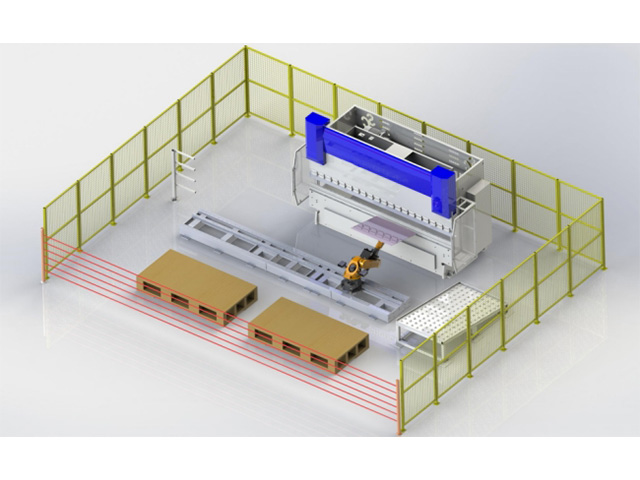

تطبيق الانحناء الروبوت

كحل للانحناء المتقدم ، أصبح الانحناء الروبوتي اتجاهًا رئيسيًا في خطوط إنتاج الصفائح المعدنية الآلية بالكامل. وفي الوقت نفسه، غالبا ما يختار العملاء خلايا الفرامل الروبوتية للضغط لتثني قطع العمل في الإنتاج الدفعة.

المواصفات التقنية لفرامل الصحافة الهيدروليكية CNC

وحدة	قوة الانحناء كيلو ن	طول الانحناء مم	المسافة بين الأعمدة مم	سكتة دماغية منزلقة مم	عمق مدخل الحنجرة مم	ارتفاع الافتتاح مم	سرعة العمل مم / ثانية	سرعة العمل مم / ثانية	قوة المحرك الرئيسي كيلوواط	الأبعاد الخارجية مم	الوزن t
50t/1300	500	1300	1120	150	250	460	160	13	5.5	180015003200	4
50t/2000	500	2000	1600	150	250	460	160	13	5.5	2600*15002300	4.3
70t/1600	700	1600	1300	150	300	460	220	13	5.5	180016002500	5.1
70t/2500	700	2500	2050	150	300	460	220	13	5.5	310016002500	5.6
70t/3200	700	3200	2700	150	300	460	220	13	5.5	370016002500	6.6
80t/2500	800	2500	2050	150	300	460	220	12	7.5	310016002600	6
110t/2500	1100	2500	2050	200	400	480	220	12	11	310018002600	7
110t/3200	1100	3200	2700	200	400	480	220	12	11	380018002600	7.6
110t/4000	1100	4000	3100	200	400	480	220	12	11	460018002600	8
135t/3200	1350	3200	2700	200	400	480	220	10	11	380018002700	9
135t/4000	1350	4000	3100	200	400	480	160	10	11	460018002700	9.4
170t/4000	1700	4000	3100	200	450	480	160	10	15	460020002800	12.3
220t/4000	2200	4000	3100	200	450	480	160	9	18.5	460022002850	14
250t/4000	2500	4000	3100	250	450	540	100	8.5	22	430021003100	17.8
250t/6000	2500	6000	4800	250	450	540	100	8.5	22	630021503150	25
320t/4000	3200	4000	3100	250	500	570	80	8.5	22	460025003400	22
320t/6000	3200	6000	4800	250	500	570	80	8.5	22	660025003400	32
400t/4000	4000	4000	3100	300	500	610	80	8	30	430027003500	28.3
400t/6000	4000	6000	4800	300	500	610	80	8	30	630027003500	37.4
500t/4000	5000	4000	3100	300	500	610	80	8	37	430030003500	35
500t/6000	5000	6000	4800	300	500	610	80	8	37	630030003600	45.8
600t/4000	6000	4000	3100	320	600	650	80	8	45	430033003600	45.8
600t/6000	6000	6000	4800	300	600	650	80	8	45	630033003900	56.8
700t/6000	7000	6000	4800	320	600	650	80	8	55	630035004000
800t/6000	8000	6000	4800	320	600	650	80	8	30*2	630036004200
800t/8000	8000	8000	6600	320	600	650	80	8	30*2	830036004500
