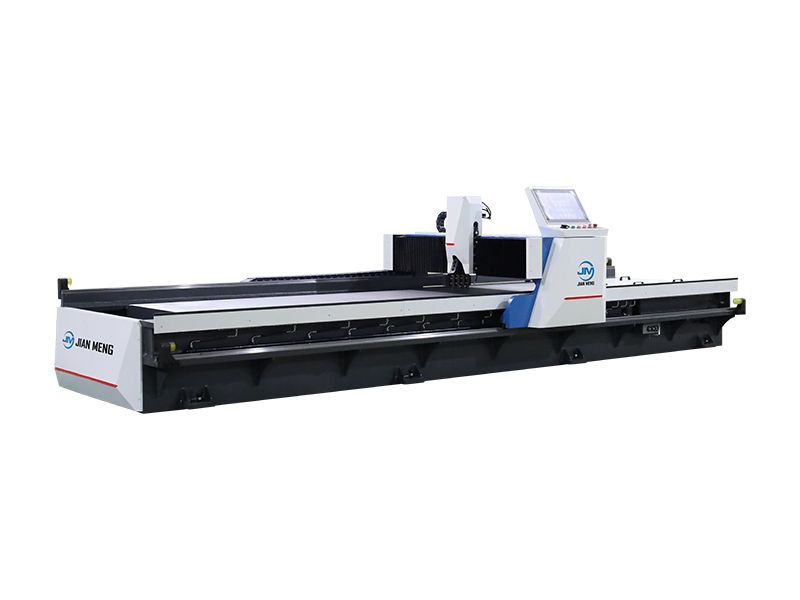

آلة الحفر ، المعروفة أيضًا باسم آلة الحفر أو آلة التوجيه ، هي معدات معالجة المعادن عالية الدقة المصممة لقطع الأخدود الدقيقة أو الفتحات أو القنوات على سطح أو حافة قطع العمل. يستخدم على نطاق واسع في تصنيع المعادن وتصنيع السيارات والفضاء والبناء وغيرها من المجالات الصناعية ، ويعمل كمعدات رئيسية لتحقيق فتحة دقيقة ، والتي تؤثر مباشرة على دقة التجميع والاستقرار الهيكلي وعمر الخدمة للمنتجات النهائية. على عكس آلات القطع العادية ، تتميز آلات الخدود بأدوات القطع المتخصصة وآليات التغذية الدقيقة وأنظمة تحديد الموقع المستقرة ، مما يتيح لها معالجة الخدود بعمق موحد وعرض ثابت وتشطيب سطح ناعم. تتناول هذه المقالة بشكل منهجي التعريف والخصائص الأساسية وعملية التصنيع والأنواع الرئيسية وآلية العمل وسيناريوهات التطبيق النموذجية ومبادئ توجيهية لصيانة آلات الخدود ، ودمج المعلمات التقنية العملية وخبرة الصناعة لتوفير توجيهات شاملة للمهندسين وموظفي المشتريات وفنيي الصيانة.
I. نظرة عامة والتعريف الأساسي لآلة الخدود
في صناعة معالجة المعادن الحديثة ، يعد التشفيق الدقيق عملية أساسية للعديد من المكونات ، حيث غالبًا ما تستخدم الأخدود للتجميع أو تحديد الموقع أو الختم أو تخفيف الإجهاد. آلة الخدود هي معدات ميكانيكية متخصصة تستخدم أدوات القطع (مثل شفرات الخدود أو مطاحن النهاية أو أدوات تشكيل) لإزالة المواد الزائدة من قطع العمل وتشكيل أخدود أو فتحات محددة مسبقاً بأبعاد وأشكال محددة. يمكنها معالجة مواد معدنية مختلفة ، بما في ذلك الفولاذ الكربوني ، الفولاذ السبائك ، الفولاذ المقاوم للصدأ ، سبيكة الألومنيوم ، وسبائك النحاس ، وهي قادرة على التعامل مع قطع العمل بأحجام وأشكال مختلفة ، مثل الألواح والأنابيب والملفات الشخصية والأحماث.
الجوهر الأساسي لـ A
آلة الحفرتكمن في التآزر بين نظام تحديد المواقع عالية الدقة وآلية القطع المستقرة وأدوات القطع المتخصصة. يضمن نظام تحديد الموقع أن يتم قطع الأخدود في الموقع الصحيح بدقة عالية ، وتوفر آلية القطع قوة قطع مستقرة وموحدة لتجنب تشوه قطعة العمل أو تلف الأداة ، وتم تصميم أدوات القطع المتخصصة لمطابقة شكل الأخدود والمواد ، وضمان كفاءة القطع وجودة السطح. على عكس معدات القطع العادية التي لا يمكن أن تقوم إلا بعمليات القطع البسيطة ، يتم تحسين آلات الخدود لمهام التشفيق ، وتحقيق دقة أعلى واتساق أفضل وكفاءة أعلى ، مما يجعلها لا غنى عنها في معالجة المعادن الحديثة الدقيقة.
ثانياً. الخصائص الأساسية لآلة الخروف
ينعكس الأداء المتفوق لآلات الخدود بشكل رئيسي في ست خصائص أساسية ، والتي هي المزايا الرئيسية على معدات القطع العادية والأساس لتطبيقها في سيناريوهات المعالجة عالية الدقة. ترتبط هذه الخصائص ارتباطا وثيقا بالتصميم الهيكلي للجهاز وجودة المكونات ونظام التحكم:
1. دقة تحديد المواقع العالية
دقة تحديد الموقع هي واحدة من أكثر الخصائص أهمية لآلات الخدود ، وتحديد موقع ودقة الأبعاد مباشرة للخدود المعالجة. عادة ما تعتمد آلات الخدود الصناعية المسامير الكروية الدقيقة والسكك الحديدية الخطية وأنظمة القيادة الخادمة ، بدقة تحديد الموقع ± 0.01 ~ ± 0.03 مم ودقة تحديد الموقع المتكررة ± 0.005 ~ ± 0.01 مم. تضمن هذه الدقة العالية في تحديد الموقع قطع الخدود في الموقع المحدد مسبقا ، وتجنب الانحرافات التي قد تؤثر على تجميع المكونات اللاحقة. بالنسبة للتطبيقات عالية الدقة، مثل مكونات الطيران والفضاء، يمكن تحسين دقة تحديد الموقع إلى ± 0.005 مم.
2. استقرار القطع الممتاز
تتميز آلات الخروف بإطار آلة جامد وآلية قطع مستقرة ، والتي يمكن أن تقلل بشكل فعال من الاهتزاز أثناء عملية القطع. عادة ما يكون الإطار الصلب مصنوع من الحديد الزهر أو الفولاذ عالي الجودة ، مع أداء تخفيف جيد ، ومنع تشوه الآلة الناجم عن قوة القطع. تعتمد آلية القطع نظام تغذية مستقر ، مما يضمن سرعة تغذية موحدة وقوة القطع ، والتي تجنب ارتداء الأداة ، تشوه قطعة العمل ، وعيوب سطح الأخدود (مثل الشقوق أو الموجة أو العمق غير المتساوي). في سيناريوهات التشفيق عالية السرعة ، يمكن لأداء القطع المستقر لأجهزة الخدود ضمان جودة الخدود المتسقة.
3. قدرة المعالجة متعددة الاستخدامات
آلات الخدود لديها تنوعية قوية ، قادرة على معالجة أنواع مختلفة من الأخدود ، بما في ذلك الأخدود المستطيلة ، الأخدود على شكل V ، الأخدود على شكل U ، الأخدود على شكل T ، والأخدود على شكل خاص. يمكنها التعامل مع مواد قطعة العمل المختلفة (من الفولاذ المنخفض الكربون إلى الفولاذ السبائك عالية الصلابة) وأشكال قطعة العمل المختلفة (الألواح والأنابيب والملفات الشخصية والأمواح). من خلال استبدال أدوات القطع المختلفة وضبط معايير المعالجة ، يمكن لأجهزة الخدود التكيف مع متطلبات التشفيق المختلفة ، مما يقلل من الحاجة إلى معدات متخصصة متعددة وتحسين كفاءة الإنتاج.
4. عالية كفاءة المعالجة
مقارنة مع التشفيق اليدوي أو معدات القطع العادية ، فإن آلات الخدود لديها كفاءة معالجة أعلى بكثير. أنها تعتمد التغذية التلقائية ، وتغيير الأدوات التلقائية (للنماذج المتقدمة) ، وآليات القطع المستمر ، والتي يمكن أن تقلل من التدخل اليدوي وتحسين سرعة المعالجة. تتراوح سرعة القطع لآلات الخدود عادة بين 10 ~ 50 م / دقيقة ، وتتراوح سرعة التغذية بين 50 ~ 500 ملم / دقيقة ، اعتمادا على مادة قطعة العمل وحجم الخدود. لمعالجة الدفعات ، يمكن لأجهزة الخدود تحقيق إنتاج مستمر وفعال ، مما يقلل من وقت المعالجة وتكاليف العمالة.
5. الانتهاء السطحي الجيد من الأخدود المعالجة
تستخدم آلات الخدود أدوات القطع المتخصصة ومعلمات القطع الدقيقة ، مما يضمن أن الخدود المعالجة لها نهاية سطحية ناعمة. عادة ما يتم التحكم في خشونة السطح (Ra) لسطح الأخدود في حدود 0.8 ~ 3.2 ميكرومتر. للتطبيقات عالية الدقة ، يمكن تقليلها إلى 0.4 ~ 0.8 ميكروم. التشطيب السطحي الناعم يتجنب الحاجة إلى عمليات تلميع أو التشطيب الإضافية ، مما يقلل من تكاليف الإنتاج وتحسين الجودة العامة لقطعة العمل. بالإضافة إلى ذلك، يضمن عرض الأخدود الموحد وعمقه اتساقا جيدا بين قطع العمل، وهو أمر حاسم لإنتاج الدفعات.
6. موثوقية تشغيلية قوية
مجهزة آلات الخروف بمكونات عالية الجودة ، مثل محامل الدقة ، ومحركات الخادم ، وأدوات القطع ، والتي لها مقاومة جيدة للتآكل وعمر خدمة طويل. نظام التحكم في الجهاز مستقر وموثوق به ، مع وظائف مثل حماية التحميل الزائد ، وإنذار ارتداء الأداة ، ووقف الطوارئ ، مما يضمن تشغيل آمن ومستقر. تحت الصيانة العادية ، يمكن أن تصل عمر خدمة آلات الخدود الصناعية إلى 8 ~ 15 سنة ، مما يقلل من تكاليف استبدال المعدات وضمان الإنتاج المستمر.
ثالثا. عملية تصنيع آلة الخدود
تصنيع آلات الخدود هو عملية معالجة ميكانيكية دقيقة معقدة تتضمن التصميم الهيكلي واختيار المواد ومعالجة المكونات والتجميع وإصلاح الأخطاء وفحص الجودة. كل خطوة لها متطلبات صارمة لضمان دقة الآلة والاستقرار والأداء. وتتمثل العمليات الرئيسية فيما يلي:
1. التصميم الهيكلي واختيار المواد
التصميم الهيكلي لآلات الخدود هو الأساس لضمان أدائها. تصميم المهندسين إطار الآلة وآلية القطع وآلية التغذية ونظام تحديد الموقع وفقا لمتطلبات المعالجة (مثل حجم الأخدود ومواد قطعة العمل ودقة المعالجة). عادة ما يتم تصميم إطار الآلة كهيكل صلب للحد من الاهتزاز والتشوه. صممت آلية القطع لتوفير قوة قطع مستقرة؛ تم تصميم آلية التغذية لضمان التغذية الدقيقة والموحدة.
يؤثر اختيار المواد بشكل مباشر على صلابة الجهاز واستقراره وعمر الخدمة. وتشمل المواد الشائعة:
- إطار الآلة: الحديد الزهر عالية الجودة (مثل HT200 ، HT250) أو الصلب الكربوني (مثل Q235 ، Q355) ، الذي لديه صلابة جيدة وأداء تخفيف ، وقابلية التصنيع. يستخدم الحديد الزهري على نطاق واسع لإطارات الآلات بسبب تأثيره الممتاز للتخميد ، والذي يمكن أن يقلل من اهتزاز القطع.
- المكونات الرئيسية: سبيكة الصلب (مثل 45 # الصلب ، 40Cr) للمسامير الكروية ، والسكك الحديدية الخطية ، وحاملي أدوات القطع ، والتي لها قوة عالية ومقاومة التآكل والقوة. عادة ما يتم اختيار محركات السيرفو والمخفضات من العلامات التجارية المعروفة لضمان الأداء المستقر.
- أدوات القطع: فولاذ عالي السرعة (HSS) أو أدوات الكربيد، والتي هي مناسبة لقطع مواد مختلفة. تستخدم أدوات الكربيد على نطاق واسع لقطع المواد عالية الصلابة بسبب صلابتها العالية ومقاومة التآكل.
2. معالجة دقيقة للمكونات
دقة المكونات الرئيسية تحدد بشكل مباشر الأداء العام لآلة الخدود. وتشمل خطوات المعالجة الدقيقة الرئيسية:
- معالجة إطار الآلة: يخضع إطار الحديد الزهري لمعالجة التسوية للقضاء على الإجهاد الداخلي ، ثم يتم معالجته عن طريق الطحن والتخطيط والطحن لضمان المسطحة والعمودية والتوازي. يتم التحكم في خشونة سطح سطح تركيب السكك الحديدية الإطار داخل Ra 0.8 ميكرومتر.
- مسمار الكرة ومعالجة السكك الحديدية الدليل الخطي: يتم معالجة المسمار الكرة عن طريق التحول الدقيق والطحن والتلميع ، بدقة الرصاص ± 0.01 مم / م. يتم معالجة السكك الحديدية الدليل الخطي عن طريق الطحن الدقيق لضمان الحركة السلسة ودقة تحديد الموقع العالية.
- معالجة حامل أداة القطع: يتم معالجة حامل الأداة عن طريق التحول الدقيق والطحن ، لضمان دقة موقع تركيب الأداة والتسرب في حدود 0.005 مم. وهذا يتجنب انحراف الأداة أثناء القطع ، وضمان جودة الأخدود.
3. التجميع وإصلاح الأخطاء
ويشكل التجميع حلقة أساسية لضمان التنسيق بين المكونات. وتشمل عملية التجميع:
- تجميع المكونات: تثبيت السكك الحديدية الخطية ، والمسامير الكروية ، ومحركات الخادم ، وآلية القطع على إطار الآلة ، وضمان وضع كل مكون بشكل صحيح ومثبتة. يتم التحكم بدقة في التماسك بين المسمار الكروي والسكك الحديدية التوجيهية الخطية لتجنب انحراف الحركة.
- تركيب نظام التحكم: تثبيت نظام التحكم العددي (NC) ، نظام محرك السيرفو ، ولوحة التشغيل ، وإصلاح خطأ برنامج التحكم لضمان أن الآلة يمكن أن تقوم بعمليات تحديد الموقع الدقيقة والتغذية والقطع.
- التصحيح الدقيق: ضبط دقة تحديد الموقع وسرعة التغذية ومعلمات القطع واختبار الجهاز مع قطع العمل العينة. تحقق من حجم الأخدود والموقع وجودة السطح ، وضبط الجهاز حتى يلبي متطلبات التصميم. وتشمل عملية تصحيح الأخطاء أيضًا اختبار وظائف استقرار الجهاز والضوضاء والسلامة.
4. فحص الجودة
فحص الجودة هو رابط أساسي لضمان أداء آلات الخدود. وتشمل بنود التفتيش أساسا:
- فحص الدقة الهيكلية: استخدام آلة قياس الإحداثيات (CMM) ، مقياس الرقم القياسي ، ومقياس المستوى للكشف عن المسطحة والعمودية والتوازي لإطار الآلة ؛ اكتشاف دقة تحديد الموقع وتكرار دقة تحديد الموقع لآلية التغذية.
- فحص أداء القطع: معالجة قطع العمل العينة مع مواد مختلفة وأحجام الأخدود ، والكشف عن عرض الأخدود والعمق ودقة الموقع وخشونة السطح. تأكد من أن تسامح حجم الأخدود داخل ± 0.01 ~ ± 0.03 مم ، وتلبي خشونة السطح متطلبات التصميم.
- فحص موثوقية التشغيل: اختبار أداء التشغيل المستمر للجهاز ، وظيفة حماية التحميل الزائد ، وظيفة إنذار ارتداء الأداة ، وظيفة وقف الطوارئ. تأكد من أن الآلة يمكن أن تعمل بشكل مستقر لفترة طويلة دون فشل.
- فحص السلامة: تحقق من أجهزة حماية السلامة (مثل الأغطية الواقية وأزرار وقف الطوارئ) للتأكد من أنها يمكن حماية المشغل والآلة بفعالية. تأكد من أن الآلة تلبي معايير السلامة الصناعية ذات الصلة.
IV. الأنواع الرئيسية من آلة الخروف
يتم تصنيف آلات الخروف إلى أنواع مختلفة بناءً على طريقة المعالجة ونوع قطعة العمل ووضع التحكم ووظيفة التطبيق ، كل منها مصممة خصيصاً لاحتياجات معالجة محددة. الأساليب والأنواع الرئيسية للتصنيف هي كما يلي:
1. التصنيف حسب طريقة المعالجة
- آلة الخدود الميكانيكية: تعتمد ناقل نقل الميكانيكية والتشغيل اليدوي ، مناسبة لمعالجة الخدود البسيطة مع متطلبات الدقة المنخفضة (مثل فتحة اللوحة العامة). لديها هيكل بسيط، منخفضة التكلفة، وسهلة التشغيل، ولكن دقة المعالجة والكفاءة منخفضة نسبيا.
- التحكم الرقمي (NC) آلة الخدود: يعتمد نظام التحكم NC ، والتي يمكن أن تحقق تحديد الموقع التلقائي ، والتغذية التلقائية ، والقطع التلقائي. لديها دقة عالية في المعالجة، والاتساق الجيد، والكفاءة العالية، مناسبة لمعالجة الدقة العالية والدفعات. آلات الخدود CNC هي النوع الأكثر استخداما في الإنتاج الصناعي الحديث.
- آلة الخدود CNC: تتميز بهيكل البوابة ، مناسبة لقطع العمل على نطاق واسع (مثل الألواح الكبيرة والملفات الشخصية) والفتحات عالية الدقة. ولها هيكل مستقر ومجموعة معالجة كبيرة ودقة تحديد المواقع العالية ، والتي تستخدم على نطاق واسع في مجالات البناء وبناء السفن والفضاء.
2. التصنيف حسب نوع قطعة العمل
- آلة أخدود اللوحة: متخصصة في معالجة الأخدود على لوحات معدنية ، مثل لوحات الفولاذ ، لوحات الألومنيوم ، ولوحات الفولاذ المقاوم للصدأ. يمكنها معالجة الأخدود على سطح أو حافة اللوحة ، وهي مناسبة لمعالجة الصفائح المعدنية وتصنيع الأثاث وصناعات البناء.
- آلة أخدود الأنابيب: تستخدم لمعالجة الأخدود على سطح أو نهاية الأنابيب (مثل أنابيب الفولاذ ، أنابيب الفولاذ المقاوم للصدأ ، أنابيب النحاس). يستخدم على نطاق واسع في تركيب خطوط الأنابيب وأنظمة العادم للسيارات وتصنيع خطوط الأنابيب الهيدروليكية.
- الملف الشخصي آلة الأخدود: مناسبة لمعالجة الأخدود على الملفات المعدنية (مثل الزاوية الصلب، قناة الصلب، I-الصلب). يستخدم في تصنيع الهياكل الصلبية ، وتزيين المباني ، وتصنيع المعدات الميكانيكية.
3. التصنيف حسب وضع التحكم
- محور واحد NC آلة الخدود: محور واحد فقط (عادة محور التغذية) يتم التحكم فيه من قبل NC ، مناسبة لمعالجة الخدود البسيطة مع التغذية في اتجاه واحد. لديها نظام التحكم بسيط وتكلفة منخفضة.
- آلة أخدود NC متعددة المحاور: يتم التحكم في محاور متعددة (مثل محور X ، محور Y ، محور Z) بواسطة NC ، قادرة على معالجة الأخدود على شكل معقد والتفتيح متعدد المواقف. لديها مرونة عالية في المعالجة ودقة ، مناسبة للمكونات عالية الدقة والمعقدة.
4. التصنيف حسب وظيفة التطبيق
- آلة الخدود للأغراض العامة: مناسبة لمختلف أنواع معالجة الخدود ، مع تنوعية قوية ، تستخدم على نطاق واسع في تصنيع الآلات العامة ومعالجة الصفائح المعدنية وغيرها من المجالات.
- آلة الخدود الغرض الخاص: مصممة لمهام معالجة الخدود المحددة ، مثل آلات الخدود على شكل V ، آلات الخدود على شكل T ، وآلات الخدود على شكل خاص. لديها كفاءة عالية في المعالجة والدقة للأخدع المحددة.
- آلة الخدود المحمولة: صغيرة الحجم وخفيفة الوزن وسهلة الحمل ، مناسبة لمعالجة الخدود في الموقع (مثل تركيب خط الأنابيب في الموقع والصيانة). يستخدم على نطاق واسع في مجال البناء والبترول والمجالات الكيميائية.
V. آلية العمل من آلة الخروف
تقوم آلية عمل آلات الخدود على تصميمها الهيكلي الدقيق ونظام القطع المستقر ونظام تحديد الموقع الدقيق. وظائفها الأساسية هي تحديد الموقع الدقيق والقطع المستقر والتغذية الموحدة ، والتي يتم تنسيقها عن كثب لضمان جودة وكفاءة معالجة الأخدود:
1. آلية تحديد الموقع
تتكون آلية تحديد الموقع لآلات الخدود من محركات سيرفو ومسامير كرة وسكك دليل خطية وأجهزة استشعار تحديد الموقع. قبل المعالجة ، يدخل المشغل موقع الأخدود والعرض والعمق في نظام التحكم. يقود محرك سيرفو المسمار الكروي إلى الدوران ، وتوجه السكك الحديدية التوجيهية الخطية حركة قطعة العمل أو أداة القطع ، مما يضمن وضع أداة القطع بدقة في موقع الأخدود المحدد مسبقاً. يعيد مستشعر تحديد الموقع معلومات الموقع إلى نظام التحكم في الوقت الحقيقي ، وتعديل الموقع لتجنب الانحراف. تضمن آلية تحديد الموقع الدقيقة هذه قطع الأخدود في الموقع الصحيح بدقة عالية.
2. آلية القطع
آلية القطع هي الجزء الأساسي من آلة الخدود ، والتي تتكون من أدوات القطع وأحامل الأدوات ومحركات القطع. محرك القطع يدفع أداة القطع لتدور بسرعة عالية (تتراوح سرعة الدوران عادة بين 1000 ~ 5000 دورة في الدقيقة) ، وآلية التغذية تدفع قطعة العمل أو أداة القطع للتحرك بسرعة موحدة ، بحيث تزيل أداة القطع المواد الزائدة من قطعة العمل لتشكيل الأخدود المطلوب. يتم اختيار أداة القطع وفقا لمادة قطعة العمل وشكل الأخدود: للمواد الناعمة (مثل سبيكة الألومنيوم) ، يتم استخدام أدوات الصلب عالية السرعة ؛ للمواد الصلبة (مثل سبيكة الصلب) ، يتم استخدام أدوات الكربيد. يتم التحكم في قوة القطع عن طريق ضبط سرعة القطع وسرعة التغذية ، وضمان القطع المستقر وتجنب ارتداء الأداة أو تشوه قطعة العمل.
3. آلية التغذية
آلية التغذية مسؤولة عن توفير حركة تغذية موحدة أثناء عملية القطع ، تتكون من محركات الخادم والمخفضات ومنصات التغذية. سرعة التغذية قابلة للتعديل (عادة 50 ~ 500 مم / دقيقة) ، ويمكن للمشغل ضبطها وفقا لمواد قطعة العمل وحجم الأخدود ونوع أداة القطع. تضمن آلية التغذية أن أداة القطع تقطع قطعة العمل بسرعة موحدة ، مما يتجنب عمق الأخدود غير المتساوي أو عيوب السطح. لمعالجة الدفعات ، يمكن لآلية التغذية تحقيق التغذية المستمرة التلقائية ، وتحسين كفاءة المعالجة.
السادس. سيناريوهات التطبيق النموذجية لآلة الخدود
بسبب دقتها العالية والأداء المستقر والتنوع القوي ، تستخدم آلات الخدود على نطاق واسع في مختلف المجالات الصناعية التي تتطلب فتحات دقيقة. ترتبط سيناريوهات تطبيقها ارتباطا وثيقا بآلية عملها وخصائصها الأساسية:
1. صناعة معالجة الصفائح المعدنية
هذا هو أكبر مجال تطبيق لآلات الخدود. يتم استخدامها لمعالجة الأخدود على قطع العمل الصفيحة المعدنية ، مثل لوحات الفولاذ ، ولوحات الألومنيوم ، ولوحات الفولاذ المقاوم للصدأ ، للانحناء أو التجميع أو الأغراض الزخرفية. على سبيل المثال ، في إنتاج خزانات الصفائح المعدنية ، تقوم آلات الحفر بمعالجة الأخدود على شكل V على حافة اللوحة ، مما يسهل انحناء اللوحة وضمان دقة الانحناء. في إنتاج الألواح الزخرفية ، تعالج آلات الخدود الأخدود المستطيلة أو الأخدود ذات الشكل الخاص لتحسين التأثير الزخرفي.
2. صناعة تصنيع السيارات
في صناعة تصنيع السيارات ، تستخدم آلات الخدود لمعالجة الخدود على مكونات السيارات المختلفة ، مثل أجزاء جسم السيارات ومكونات المحرك وأنظمة العادم. على سبيل المثال ، يتطلب أنبوب العادم للسيارة أخدود دقيقة لللحام والتجميع ؛ كتلة أسطوانة المحرك تتطلب أخاديد لتثبيت الختم. تضمن آلات الخدود دقة واتساق هذه الخدود ، مما يحسن أداء وموثوقية مكونات السيارات.
3- صناعة الطيران والفضاء
تتطلب مكونات الطيران والفضاء دقة وموثوقية عالية للغاية ، وتلعب آلات الخدود دورًا مهمًا في معالجتها. تستخدم لمعالجة الأخدود على مكونات الطيران والفضاء ، مثل الأجزاء الهيكلية للطائرات وشفرات المحركات والمكونات الهيدروليكية. على سبيل المثال ، تتطلب أجزاء هيكلية جناح الطائرة أخاديد دقيقة على شكل T للتجميع ؛ شفرات المحرك تتطلب أخاديد للتبريد. آلات الخدود CNC عالية الدقة تضمن أن الخدود تلبي المتطلبات التقنية الصارمة لصناعة الطيران.
4. صناعة البناء والهياكل الصلبية
في صناعة البناء والهياكل الصلبية ، تستخدم آلات الخدود لمعالجة الخدود على ملفات الصلب ، مثل الصلب الزاوية ، الصلب القناة ، والصلب I ، لللحام والتجميع. على سبيل المثال ، في بناء مباني الهياكل الفولاذية ، تعالج آلات الخدود الخدود على أجزاء الاتصال من الملفات الشخصية الفولاذية ، مما يضمن جودة اللحام والاستقرار الهيكلي. في إنتاج الجسور الفولاذية ، تعالج آلات الخدود الخدود على لوحات الفولاذ والملفات الشخصية ، مما يحسن دقة التجميع والقدرة على تحمل الحمل.
5. صناعة تصنيع خطوط الأنابيب
يتطلب تصنيع خطوط الأنابيب أخدود دقيقة على نهاية أو سطح الأنابيب لللحام أو الختم أو الاتصال. تستخدم آلات حفر الأنابيب على نطاق واسع في إنتاج خطوط أنابيب النفط وخطوط أنابيب الغاز وخطوط أنابيب المياه وخطوط الأنابيب الهيدروليكية. يمكنهم معالجة الأخدود من أشكال مختلفة (مثل V على شكل، U على شكل) على أنابيب من قطر مختلف، وضمان جودة اللحام وأداء الختم لخط الأنابيب.
6- مجالات أخرى
- تصنيع المعدات الميكانيكية: تستخدم آلات الخدود لمعالجة الأخدود على المكونات الميكانيكية ، مثل العمود والعتاد والمحامل ، لتحديد الموقع أو الختم أو تخفيف الإجهاد. على سبيل المثال ، يتطلب عمود المحرك أخدودًا لتثبيت حلقة الاحتفاظ ؛ العتاد يتطلب أخدود للتشحيم.
- تصنيع الأجهزة والأثاث: في صناعة تصنيع الأجهزة والأثاث ، تستخدم آلات الخدود لمعالجة الأخدود على مكونات الأجهزة وأجزاء الأثاث ، مثل إطارات الأبواب والنوافذ ومقبضات الأثاث وقواسين الأجهزة. فهي تحسن دقة التجميع والتأثير الجمالي للمنتجات.
- صناعة البترول والكيماويات: تستخدم آلات الخدود لمعالجة الخدود على مكونات خطوط الأنابيب وأجزاء المعدات في صناعة البترول والكيماويات ، والتي يمكن أن تتحمل الضغط العالي والتآكل ، مما يضمن التشغيل الآمن للمعدات.
سابعاً - إرشادات الاختيار والصيانة الرئيسية
1- الاعتبارات المتعلقة بالاختيار
لاختيار آلة الخدود المثلى لتطبيق معين، فكر في العوامل الرئيسية التالية:
- متطلبات المعالجة: تحديد نوع وحجم الأخدود (العرض والعمق والشكل) ، ومواد قطعة العمل (الصلابة والسمك) ، ومتطلبات دقة المعالجة. للخطود عالية الدقة والمعقدة ، حدد آلات الخدود CNC ؛ للخدود البسيطة والمنخفضة الدقة، حدد آلات الخدود الميكانيكية.
- حجم قطعة العمل: حدد آلة الخدود وفقا لحجم قطعة العمل. بالنسبة لقطع العمل على نطاق واسع (مثل الألواح الكبيرة والأنابيب الطويلة) ، حدد آلات الخدود البوابة أو آلات الخدود الأنابيب على نطاق واسع ؛ لقطع العمل الصغيرة، حدد سطح المكتب أو آلات الخدود المحمولة.
- دفعة الإنتاج: لإنتاج دفعات كبيرة ، حدد آلات الخدود CNC مع وظائف التغذية التلقائية وتغيير الأدوات لتحسين كفاءة الإنتاج ؛ لإنتاج الدفعات الصغيرة أو قطعة واحدة ، حدد آلات الخدود الميكانيكية البسيطة لتقليل التكاليف.
متطلبات التشغيل: النظر في المستوى التقني للمشغل. بالنسبة للمشغلين ذوي المستوى التقني المنخفض ، اختر آلات الخدود مع تشغيل بسيط ولوحات التحكم بديهية ؛ للمشغلين المحترفين ، حدد آلات الخدود CNC متعددة المحاور مع مرونة عالية.
- التكلفة وخدمة ما بعد البيع: فكر في تكلفة المعدات وتكلفة الصيانة وخدمة ما بعد البيع. اختر آلات الخدود ذات جودة موثوقة وخدمة ما بعد البيع المثالية لتقليل تكاليف الصيانة وضمان الإنتاج المستمر.
2. مبادئ توجيهية الصيانة
الصيانة الصحيحة ضرورية لتمديد عمر خدمة آلات الخدود وضمان أدائها المستقر. اتبع هذه المبادئ التوجيهية:
- تنظيف منتظم: تنظيف الجهاز بانتظام لإزالة رقائق المعادن والغبار وقطع بقايا السوائل. ركز على تنظيف السكك الحديدية الخطية والمسامير الكروية وأدوات القطع لتجنب الحطام الذي يؤثر على حركة الآلة وأداء القطع. استخدم قماش ناعم أو فرشاة للتنظيف، وتجنب استخدام مواد التنظيف التآكل.
- صيانة التشحيم: تطبيق زيت التشحيم على السكك الحديدية الخطية والمسامير الكروية وغيرها من المكونات المتحركة بانتظام للحد من الاحتكاك والارتداء. استخدم زيت التشحيم الذي يتطابق مع متطلبات الآلة، وتجديد أو استبدال زيت التشحيم وفقا لجدول الصيانة. تأكد من أن زيت التشحيم نظيف وخالي من الشوائب.
- صيانة الأداة: فحص أدوات القطع بانتظام للتآكل أو التلف أو التشوه. استبدل الأدوات الملتوية أو التالفة في الوقت المناسب لتجنب التأثير على جودة الأخدود وأداء الآلة. شد الأدوات بانتظام (لأدوات الصلب عالية السرعة) للحفاظ على أداء القطع. تخزين الأدوات في بيئة جافة ونظيفة لتجنب الصدأ.
- التفتيش المنتظم: فحص مكونات الآلة بانتظام ، مثل محركات سيرفو ، والمخفضات ، والمسامير الكروية ، والسكك الحديدية الخطية ، للحصول على أجهزة تثبيت فضفاضة ، أو ضوضاء غير طبيعية ، أو ارتداء. استخدم أدوات قياس دقيقة للكشف عن دقة تحديد موقع الجهاز وتكرار دقة تحديد الموقع ، وتعديلها إذا لزم الأمر. تحقق من نظام التحكم عن الأخطاء ، وإصلاحها في الوقت المناسب إذا تم العثور على أي تشوهات.
- التخزين المناسب: تخزين آلة الخدود في بيئة جافة ونظيفة ومهوية جيدة ، وتجنب ضوء الشمس المباشر والرطوبة والمواد التآكلة. للتخزين على المدى الطويل ، فصل مصدر الطاقة ، وتنظيف الجهاز بدقة ، وتطبيق زيت مضاد للصدأ على المكونات المعدنية ، وتغطية الجهاز بغطاء غبار لمنع الغبار والصدأ.
ثامناً - القيود واتجاهات التنمية المستقبلية
1- القيود
على الرغم من أدائها الممتاز ، فإن آلات الخدود لديها بعض القيود. أولا، تكلفة آلات الخدود CNC عالية الدقة مرتفعة نسبيا، مما قد يزيد من تكلفة الإنتاج للشركات الصغيرة والمتوسطة الحجم. ثانيا، لا تزال معالجة المواد عالية الصلابة (مثل الصلب الصلب، سبيكة التيتانيوم) لديها تحديات معينة، تتطلب أدوات القطع المتخصصة ومعلمات المعالجة، مما يزيد من تكلفة المعالجة وصعوبة. ثالثا ، فإن آلات الخدود التقليدية لها مرونة محدودة ، ومن الصعب التكيف مع معالجة الأخدود ذات الأشكال المعقدة وقطع العمل متعددة التنوعات والدفعات الصغيرة. رابعا ، يتطلب تشغيل آلات الخدود CNC مشغلين محترفين ، وتكلفة التدريب مرتفعة نسبيا.
2 - اتجاهات التنمية المستقبلية
مع التطور المستمر للتصنيع الذكي وتكنولوجيا التصنيع الدقيق وعلوم المواد ، تتطور آلات الخدود في اتجاه الذكاء والدقة العالية والكفاءة العالية والتنوع. أولا ، سيحقق دمج الذكاء الاصطناعي (AI) وتكنولوجيا CNC تعديل معايير القطع الذكية ، والتنبؤ بتآكل الأداة ، وتشخيص الأخطاء ، وتحسين كفاءة المعالجة وتقليل التدخل اليدوي. ثانيا، سيؤدي تطبيق تكنولوجيا التصنيع الفائقة الدقة إلى زيادة تحسين دقة تحديد الموقع وجودة السطح لأجهزة الخدود، وتلبية متطلبات الدقة العالية في مجالات الطيران والطب وغيرها من مجالات التكنولوجيا العالية. ثالثا، تطوير آلات الخدود متعددة الوظائف (دمج الشقوق والقطع والحفر وغيرها من الوظائف) سوف تحسن كفاءة الإنتاج وتقليل الحاجة إلى معدات متعددة. رابعا، تطبيق المواد الجديدة (مثل أدوات القطع السيراميكية وأدوات الماس) سوف توسع نطاق معالجة آلات الخدود، مما يتيح معالجة المواد عالية الصلابة والقوة العالية. خامسا، تطوير آلات الخدود المحمولة والخفيفة الوزن سوف تلبي احتياجات المعالجة في الموقع وتحسين مرونة المعالجة.
تاسعاً- الاستنتاج
آلة الخدود هي معدات معالجة دقيقة رئيسية في صناعة تصنيع المعادن الحديثة ، والتي توفر دقة تحديد الموقع العالية وأداء القطع المستقر والتنوع القوي أساسًا صلبًا لمعالجة الخدود عالية الجودة والكفاءة. على عكس معدات القطع العادية ، يتم تحسين آلات الخدود لمهام التشفيق ، والاعتماد على تصميم هيكلي دقيق ومكونات عالية الجودة وأنظمة التحكم المتقدمة لتحقيق توازن بين الدقة والكفاءة والموثوقية ، مما يتيح لها التكيف مع سيناريوهات المعالجة الصناعية المختلفة وتصبح جزءًا لا غنى عنه من معالجة المعادن الحديثة الدقيقة.
من عملية التصنيع إلى آلية العمل ، من تكييف التطبيق إلى إدارة الصيانة ، يرتبط كل رابط من آلة الخدود ارتباطًا وثيقًا بأدائها وعمر الخدمة. من خلال فهم الخصائص الأساسية وعملية التصنيع وآلية العمل لآلات الخدود ، يمكن للمهندسين اختيار آلة الخدود المناسبة لتطبيقات محددة ، وتحسين معايير المعالجة ، وتحسين كفاءة الإنتاج ؛ الصيانة المناسبة يمكن أن تمدد عمر الخدمة للآلة، وتقليل تكاليف التشغيل، وضمان إنتاج مستقر. بالنسبة للشركات المشاركة في معالجة المعادن ، فإن إتقان معرفة آلات الخدود أمر حاسم لتحسين جودة المنتج ، وخفض تكاليف الإنتاج ، وتعزيز القدرة التنافسية في السوق.
مع التطور المستمر للتصنيع الذكي وتكنولوجيا المعالجة الدقيقة ، سيستمر الطلب على آلات الخدود في مجالات التكنولوجيا العالية مثل الطيران والسيارات والطبية في النمو. في المستقبل ، ستكون آلات الحفر أكثر ذكاء ودقة وكفاءة ، وتلعب دوراً مهماً بشكل متزايد في تعزيز تطوير صناعة تصنيع المعادن الحديثة والمعدات الذكية. بالنسبة لأي شخص يعمل في التصميم الميكانيكي أو معالجة المعادن أو صيانة المعدات ، فإن إتقان معرفة آلات الخدود أمر أساسي للتكيف مع اتجاه التنمية في الصناعة وتحسين كفاءة العمل.
